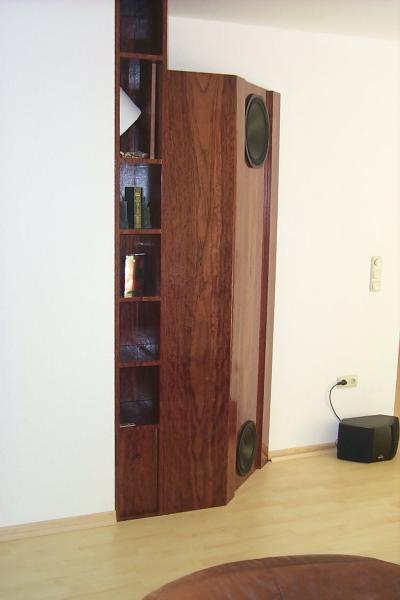

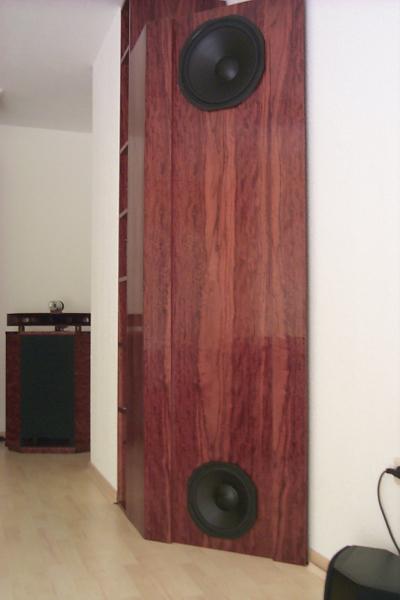

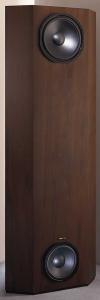

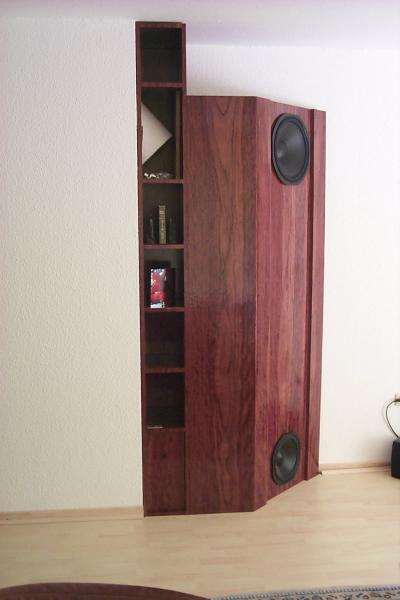

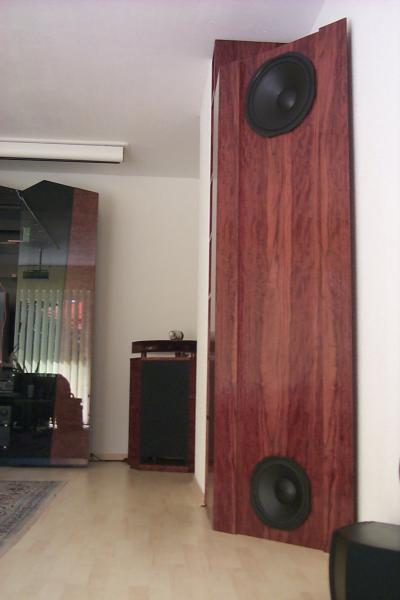

 Visaton Transmission Line-Subwoofer

hörmal wer da hämmert, hör mal was da hämmert

Gehäuse

Für die ganz tiefen Frequenzen muss ein TL-Sub von Visaton her,
allerdings ist ein anderes Gehäuse nötig damit er ins Wohnzimmer passt.

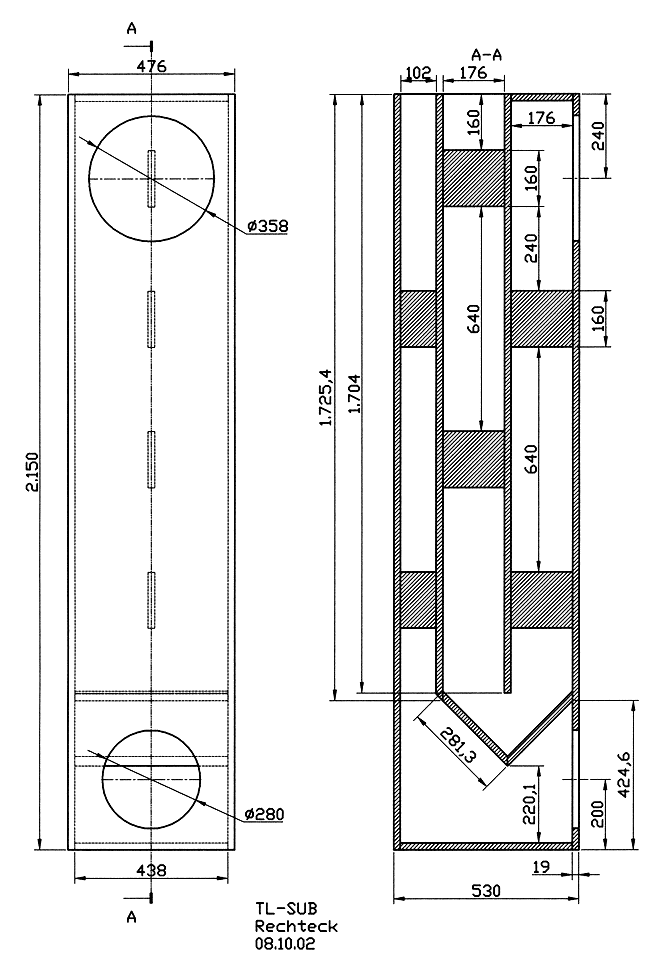

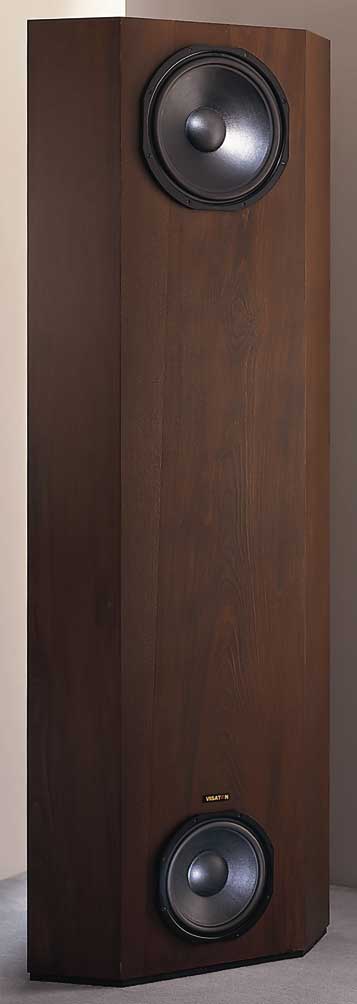

Den TL-Sub gibt es bei Visaton in einer Fünfeck- und Rechteck-Variante.





Bei der Umrechnung müssen die Öffnungsflächen und Längen der Kanäle beibehalten werden.

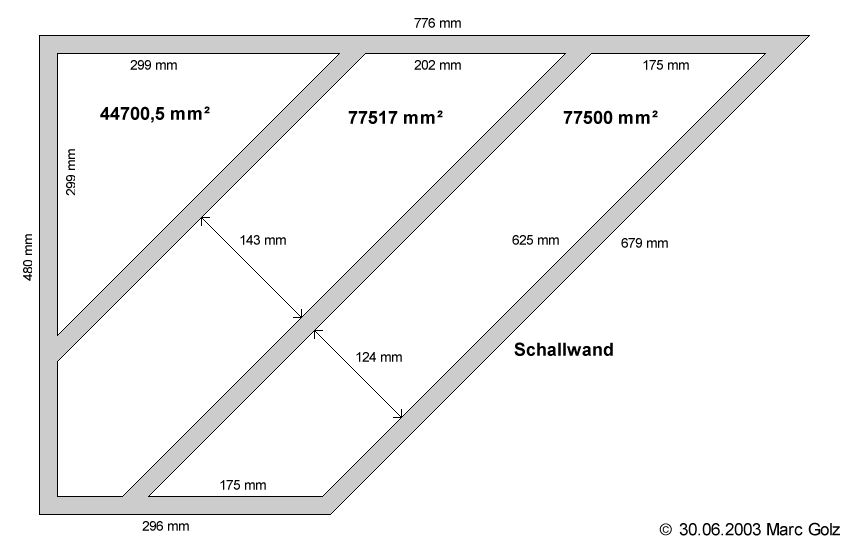

Das ergibt dann folgenden Querschnitt durch den Sub. (Links Rechteck, Rechts Viereck)




Zuschnittliste (MDF 19mm)

Maße in mm

 Breite Höhe Menge

Fläche m²
Linke hintere Seitenwand 442 2150 1 0,9503
Rechte hintere Seitenwand 805 2150 1 1,73075
Vordere Seitenwand 325 2150 1 0,69875
Schallwand 680 2150 1 1,462
Rechte Tunnelwand 680 1685 1 1,1458
Linke Tunnelwand 500 1732 1 0,866
Tunnelwinkel 260 1000 2 0,52
Versteifung rechts 124 160 2 0,03698
Versteifung links 143 160 2 0,04576
Deckel 143 1000 1 0,143
Boden 442 750 1 0,3315

Gesamtfläche: 7,93354 m²
Gesamtvolumen: 0,1507 m³
Gesamtgewicht (780 kg/m³) 117,6 kg



Lautsprecher / Verstärker

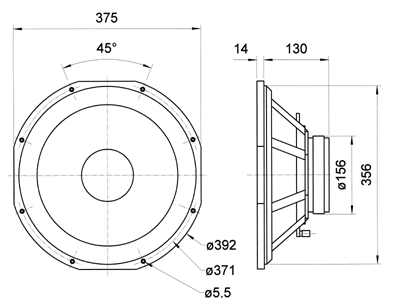

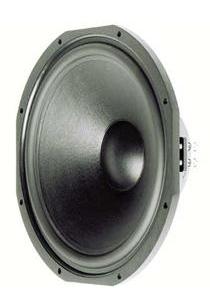

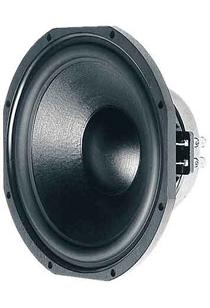

Bestückt wird der Sub mit einem  TIW 360.und einem TIW 400






und als treibende Kraft kommt eine Proteus SW 2.0 von Thommessen rein.


Der Proteus SW2.0 zeichnet sich durch eine überaus
umfangreiche Ausstattung sowie eine hohe Ausgangsleistung
aus. Das Design und die Verarbeitung unterstreichen die
Exklusivität der Proteus-Reihe.

- 175W an 4Ohm / 110W an 8Ohm
- Subwooferfilter 3. Ordnung frei regelbar 40 - 110Hz
- Subwooferphase frei regelbar 0 - 270°
- Tiefbassanhebung frei regelbar im Pegel 0 - 6dB
   und in der Frequenz 20 - 40Hz
- Satellitenfilter 2. Ordnung frei regelbar 40 - 110Hz
- Subsonicfilter 3. Ordnung bei 12 Hz
- Subwooferfilter überbrückbar,
   daher einfacher Betrieb an Surround-Decoder
- Einschaltautomatik mit Power-Mode-Funktion
- Power-LED
- Kaltgeräteanschluss und Netzschalter mit echter AUS-Funktion
- Streufeldarmer Ringkerntransformator
- Anschlussmöglichkeit für externen Pegelregler
- Hergestellt in Deutschland

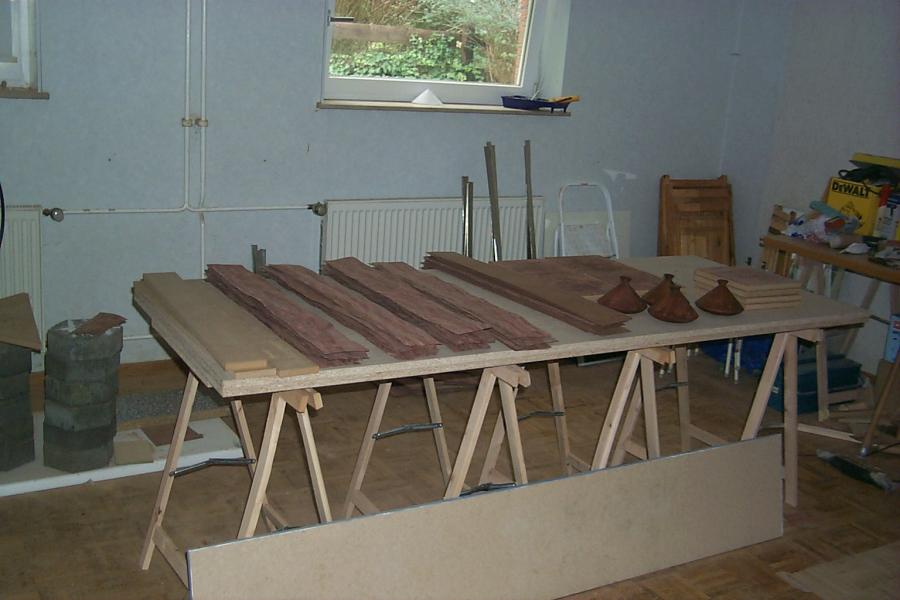

Einkauf

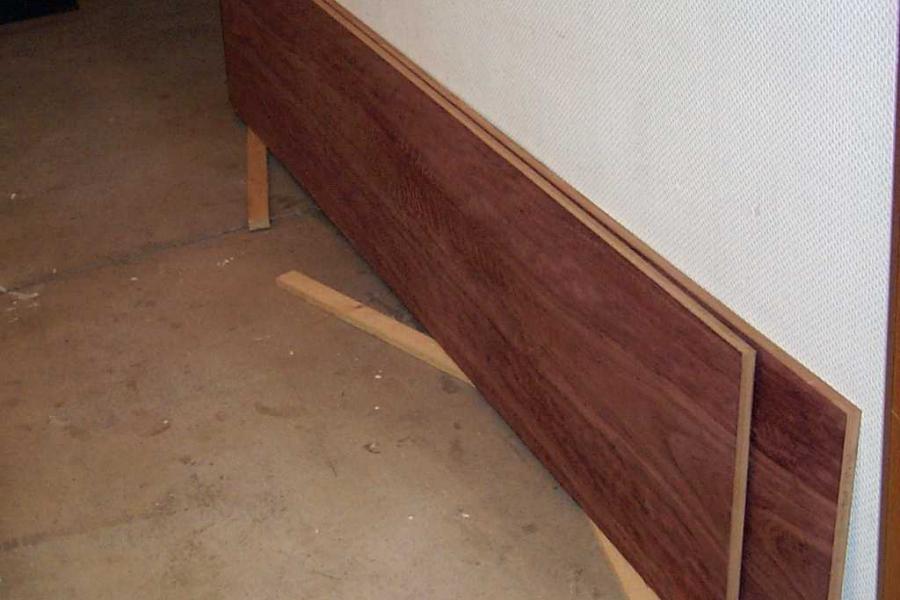

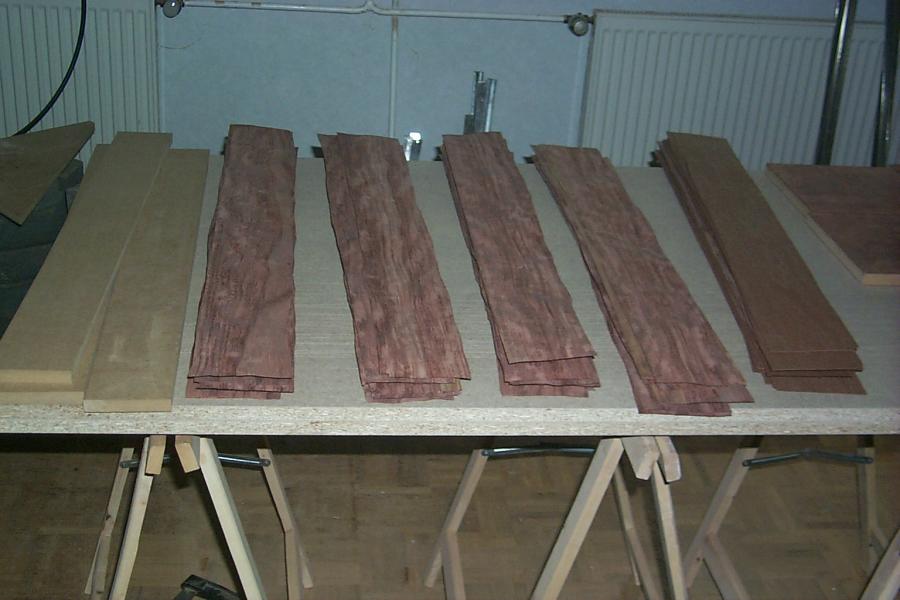

34 m² Bubinga-Furnier
25 m² Moabi (Blindfurnier)		 ca. 100 Kg MDF / Spanplatte mehr über den Lastesel

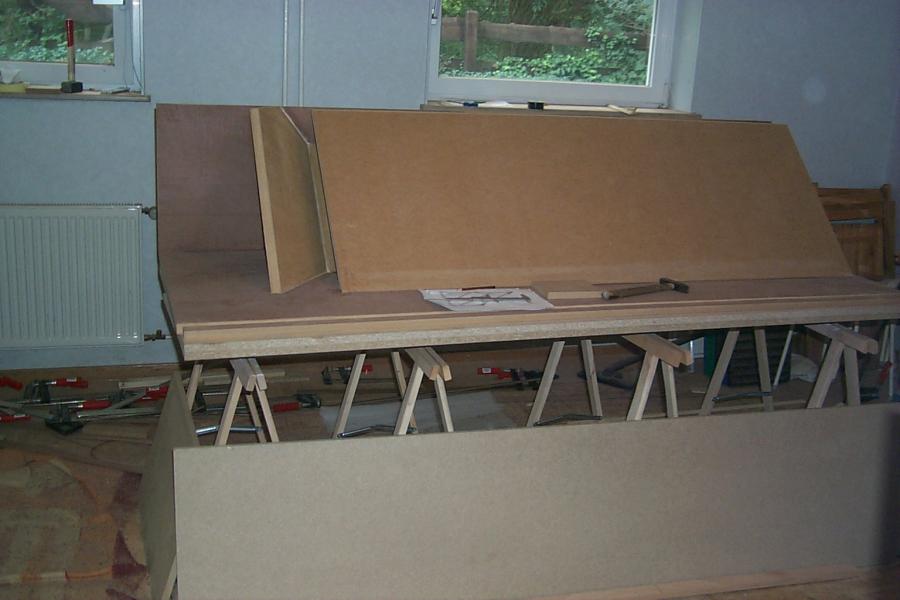

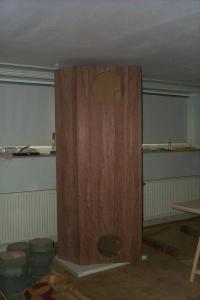

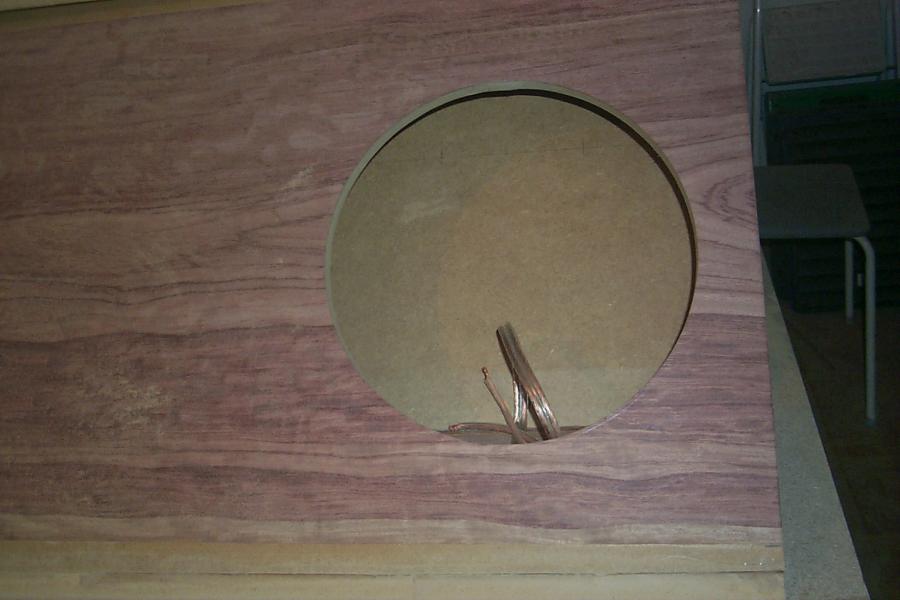

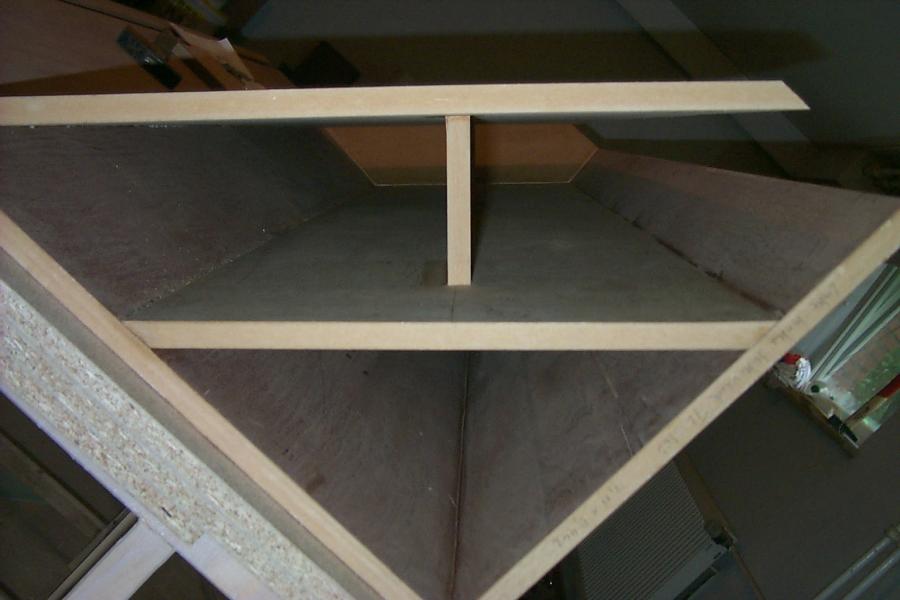

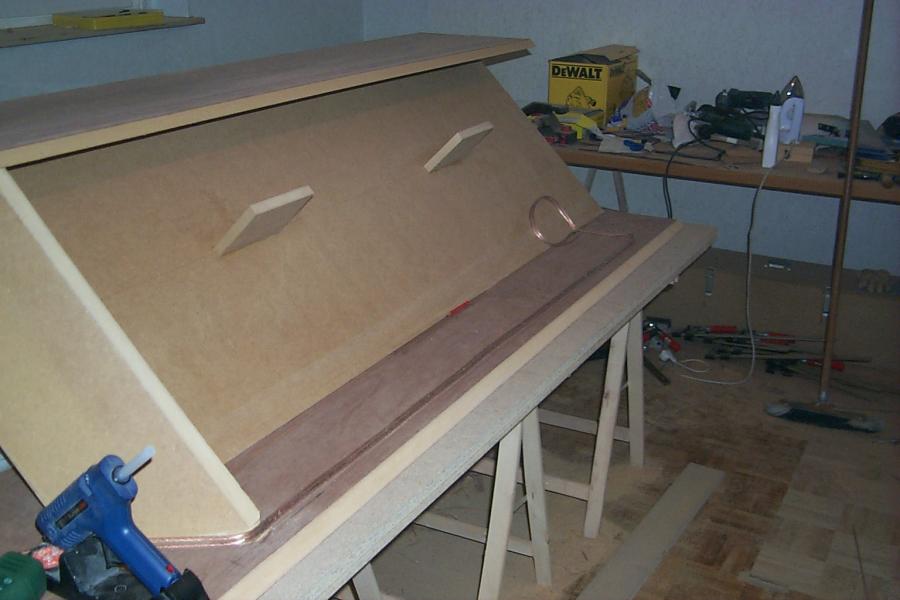

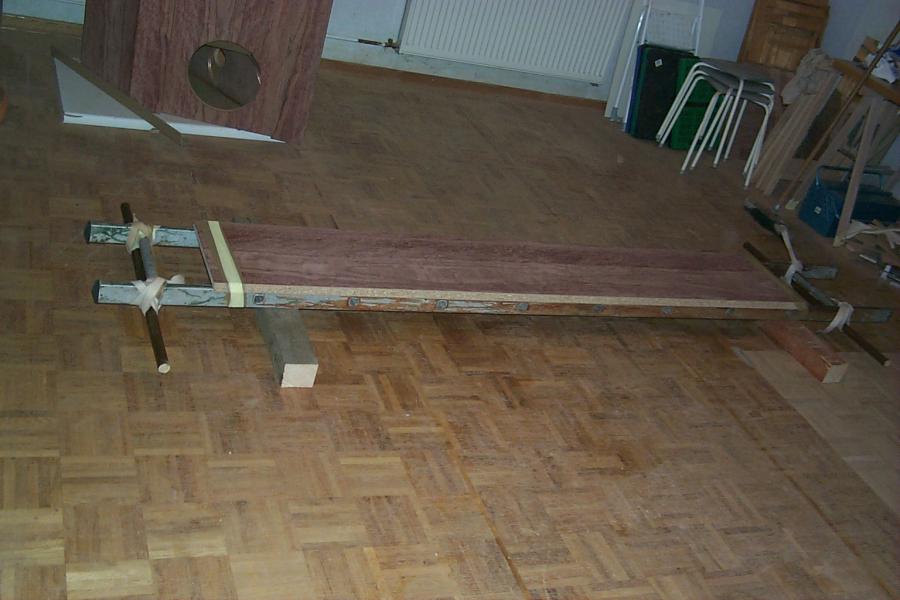

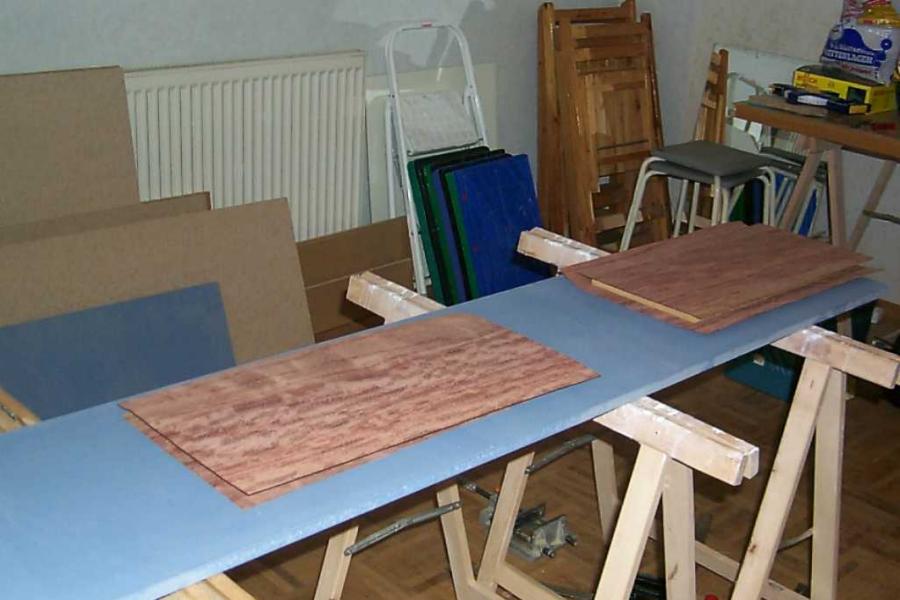

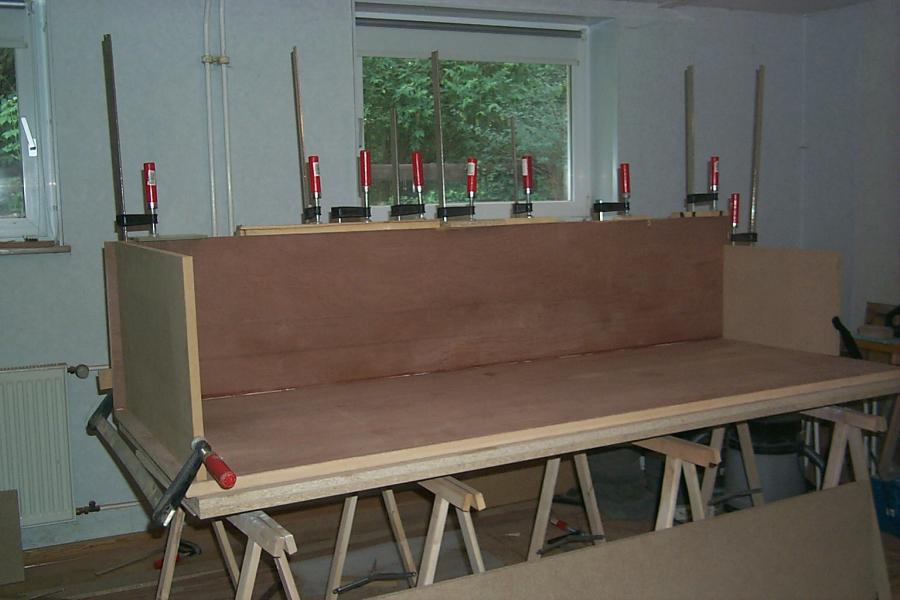

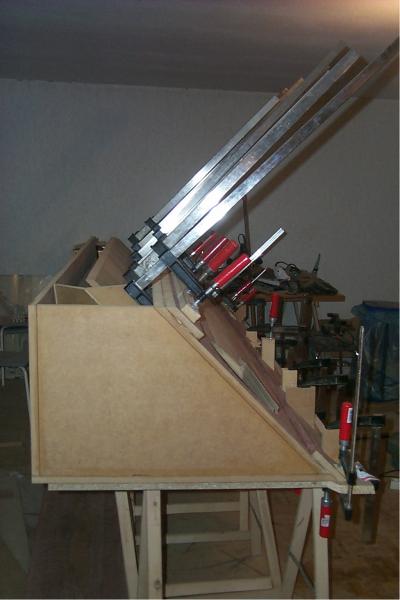

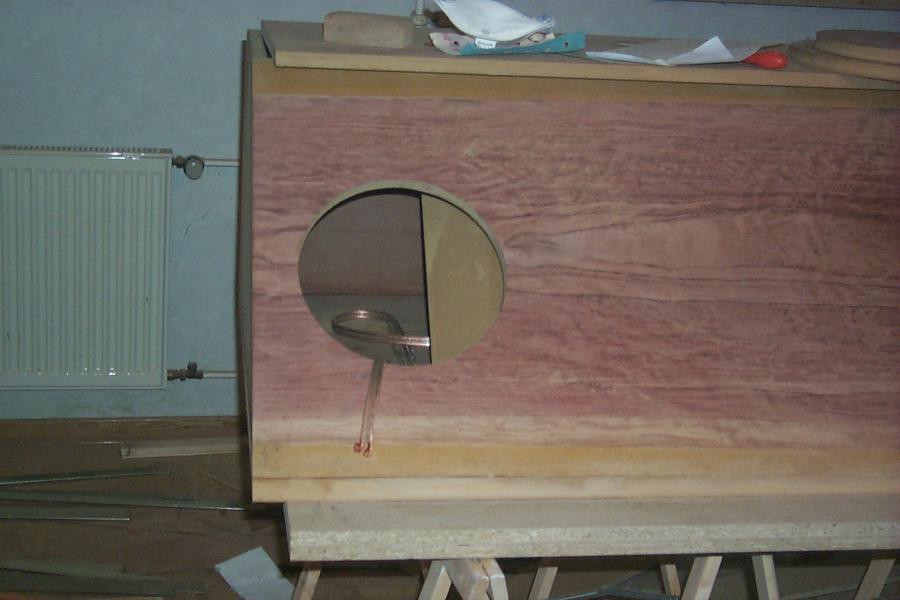

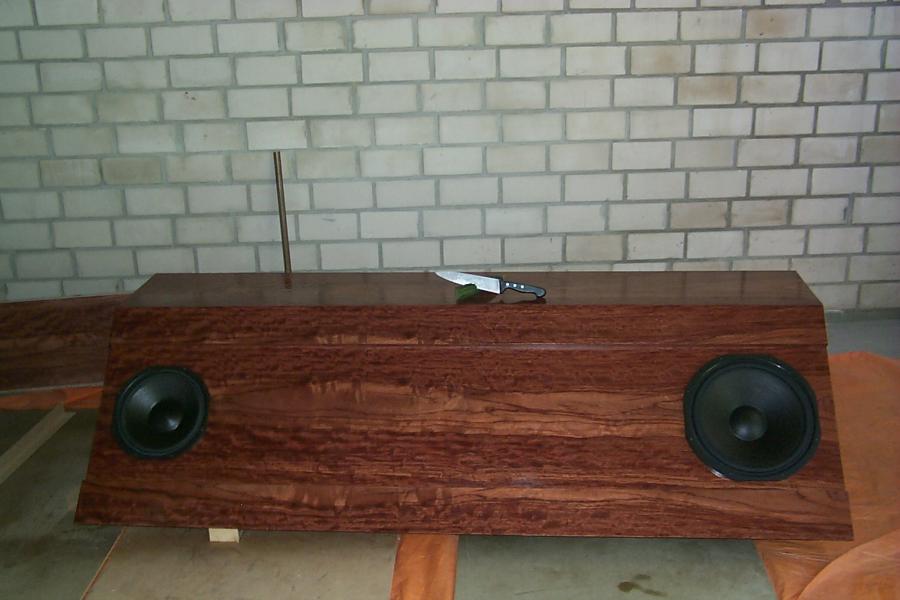

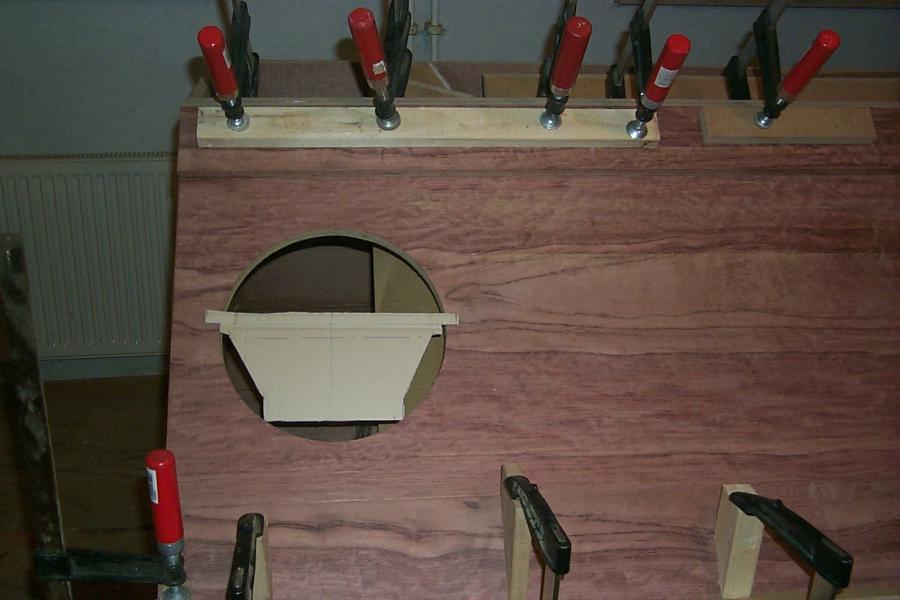

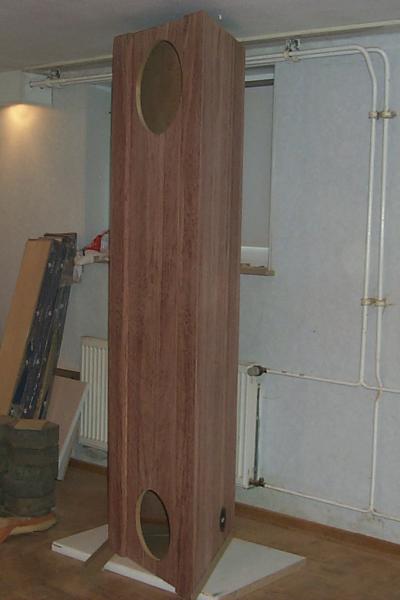

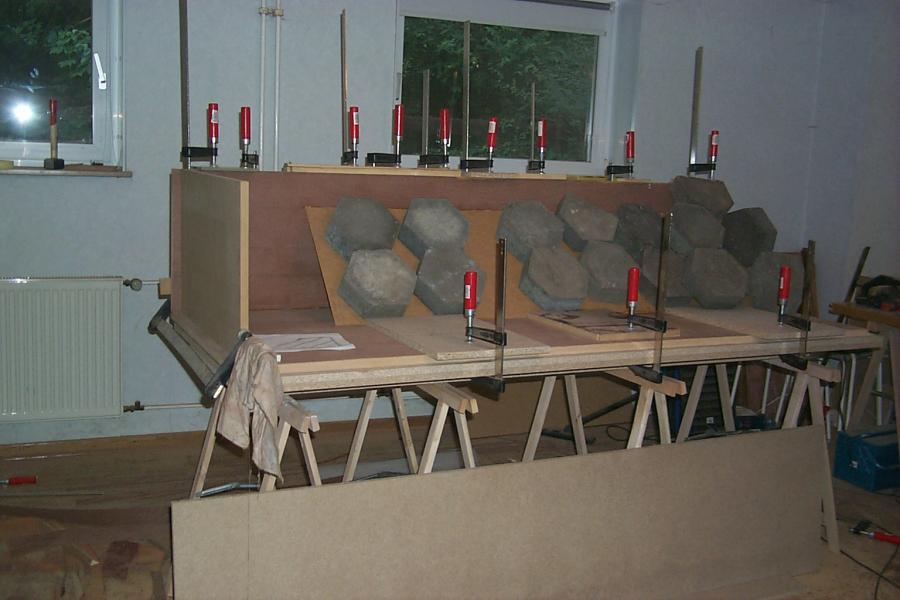

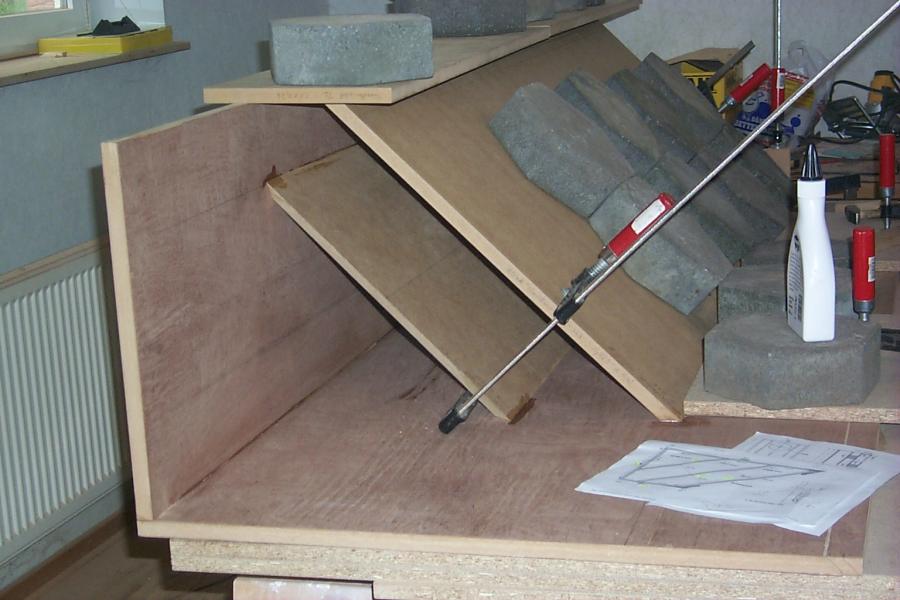

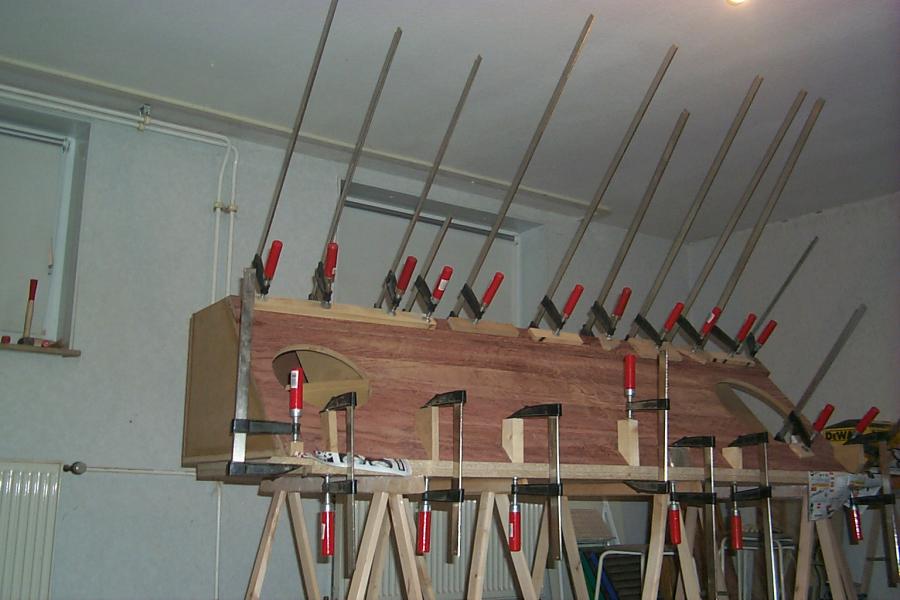

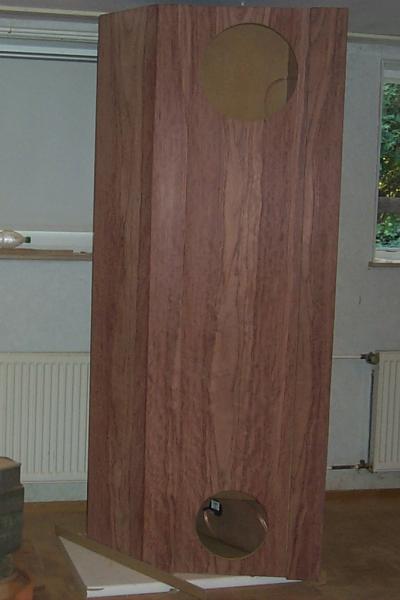

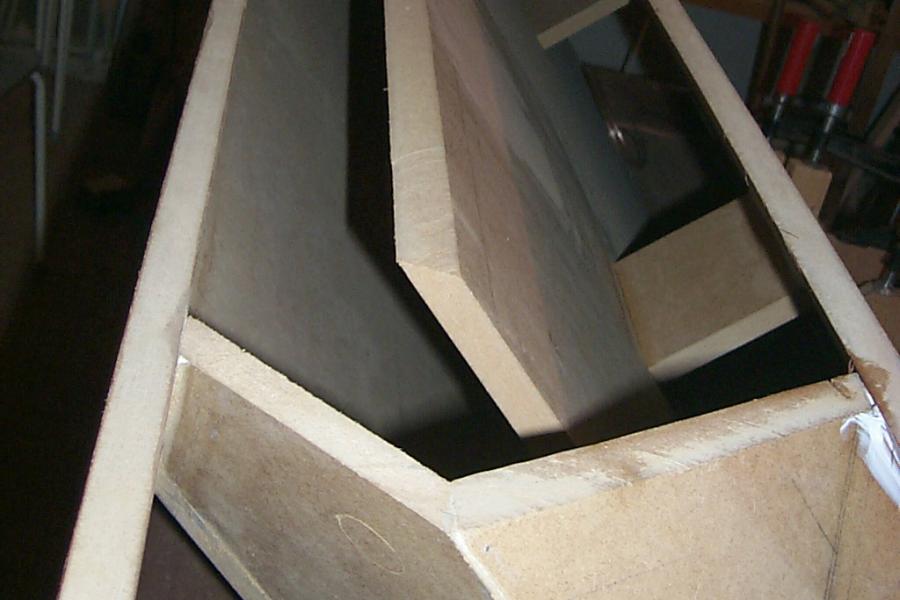

Furnieren / Zusammenbau

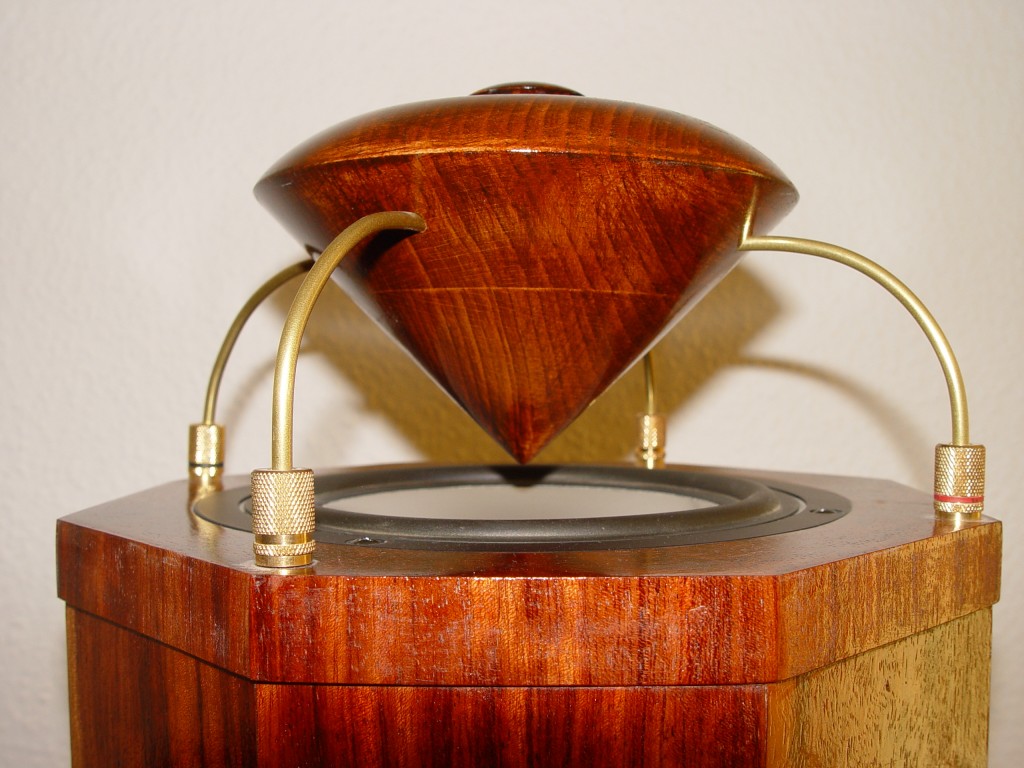

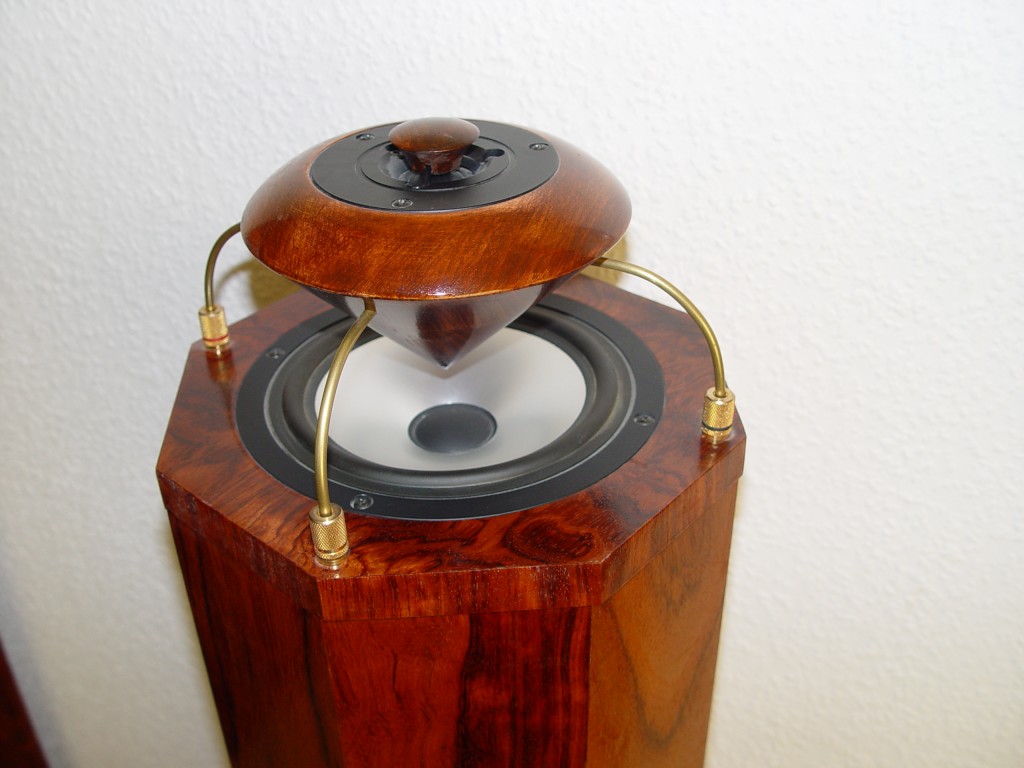

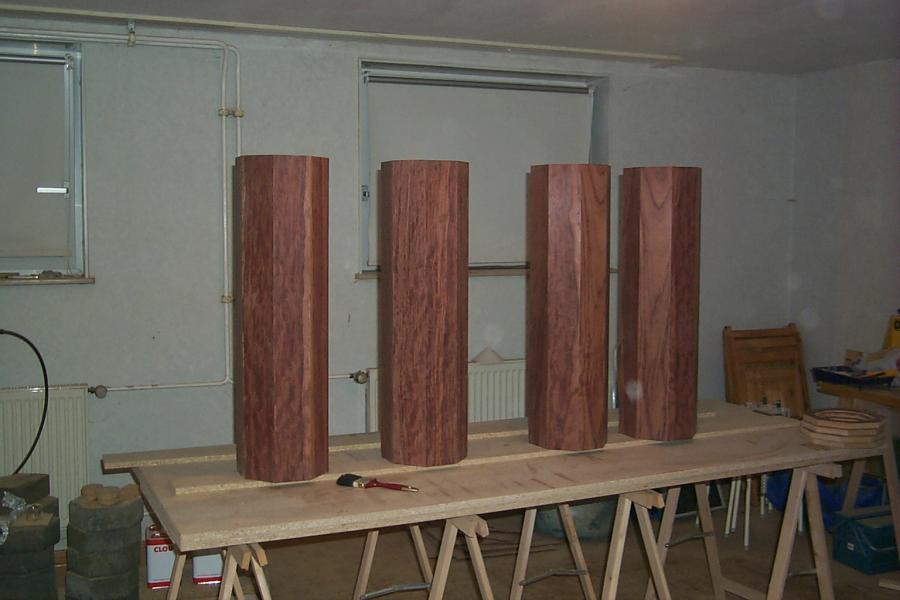

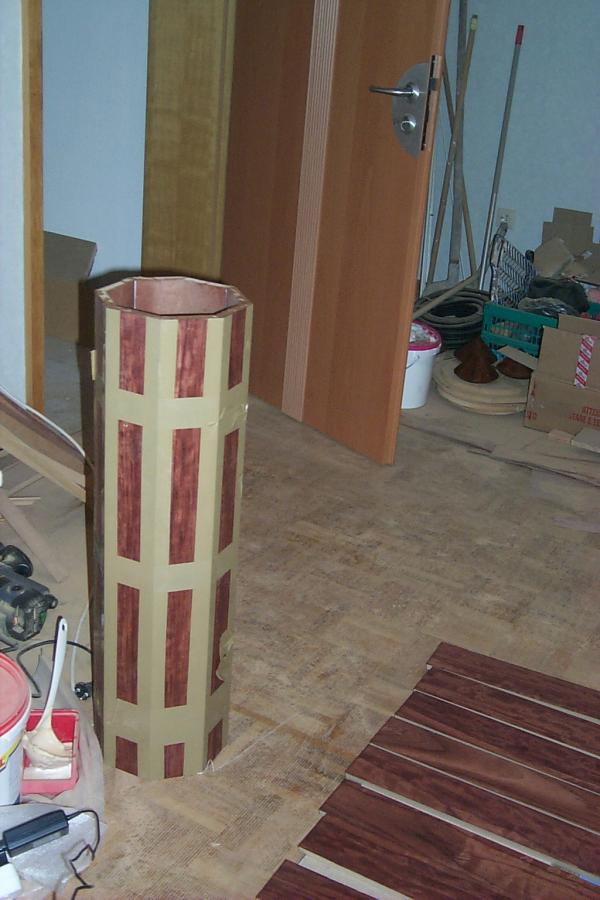

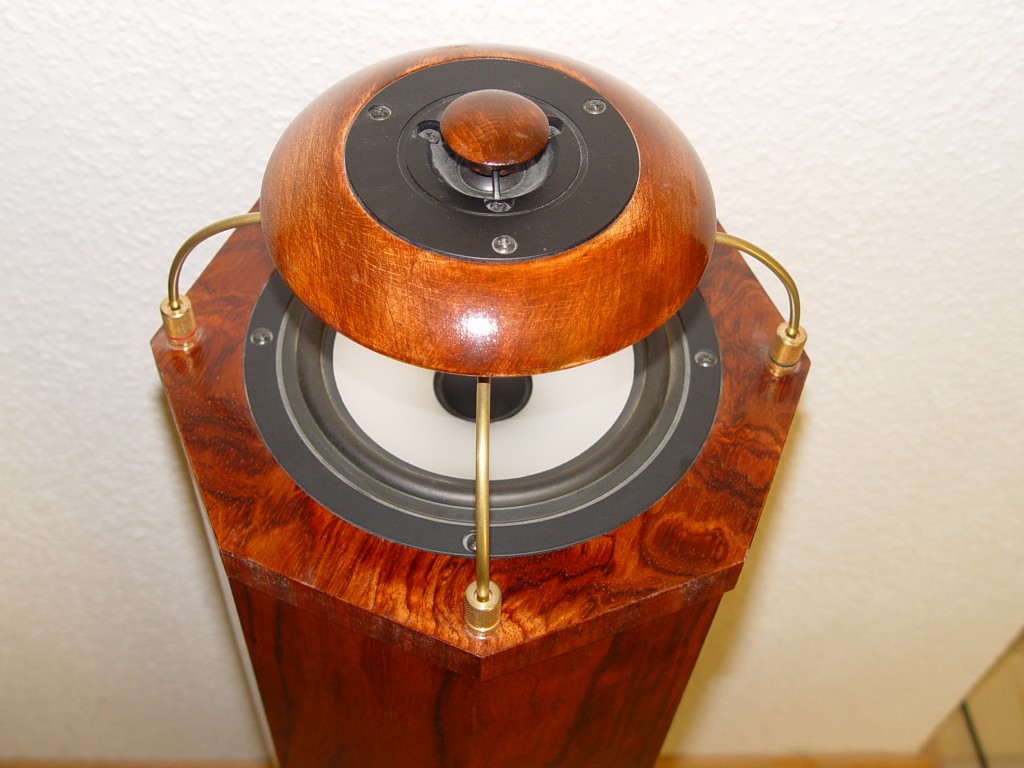

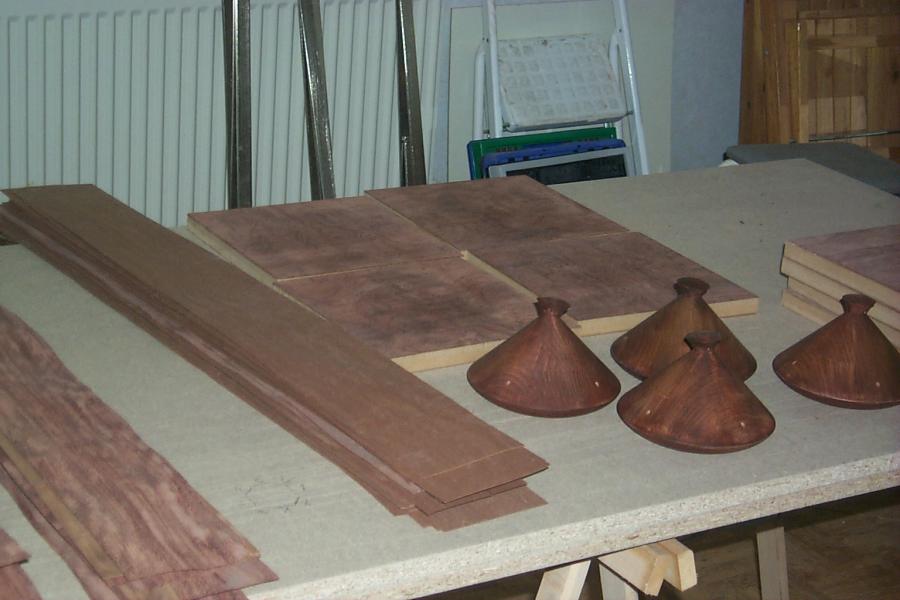

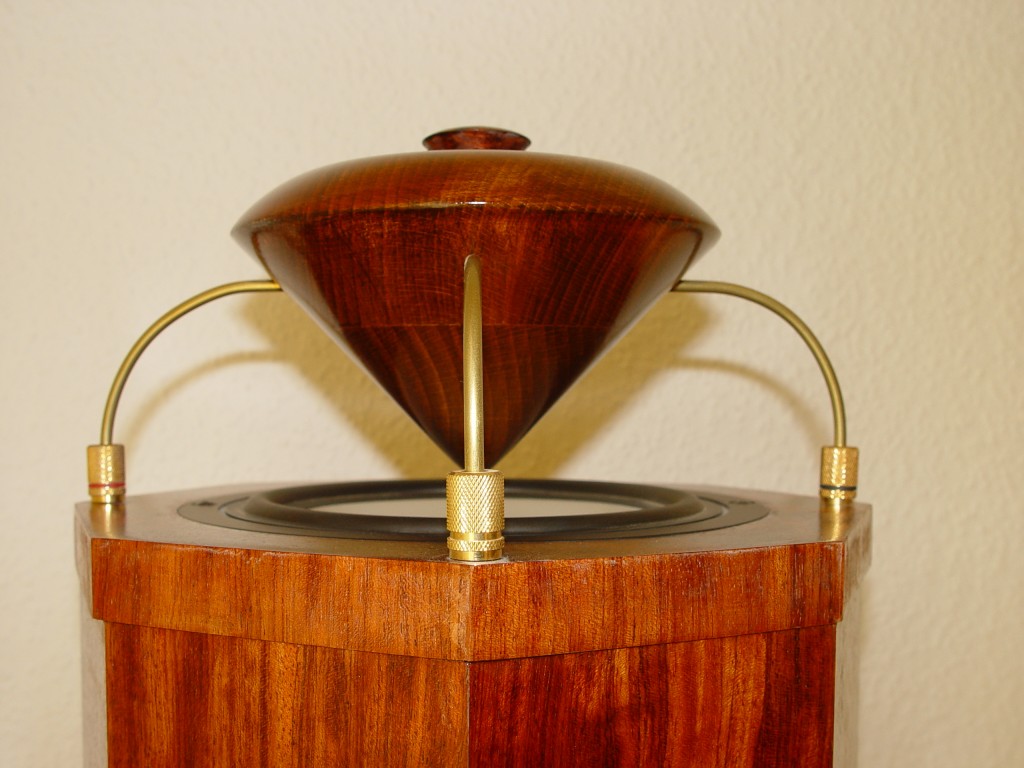

Visaton Fontana
