Maglite Charger zerlegen

Die Teile wo eine Teilenummer davor steht, sind auch offiziell als Ersatzteil zu bekommen.















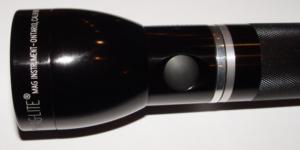

 Das Gummi über dem Drucktaster ist nur eingelegt.

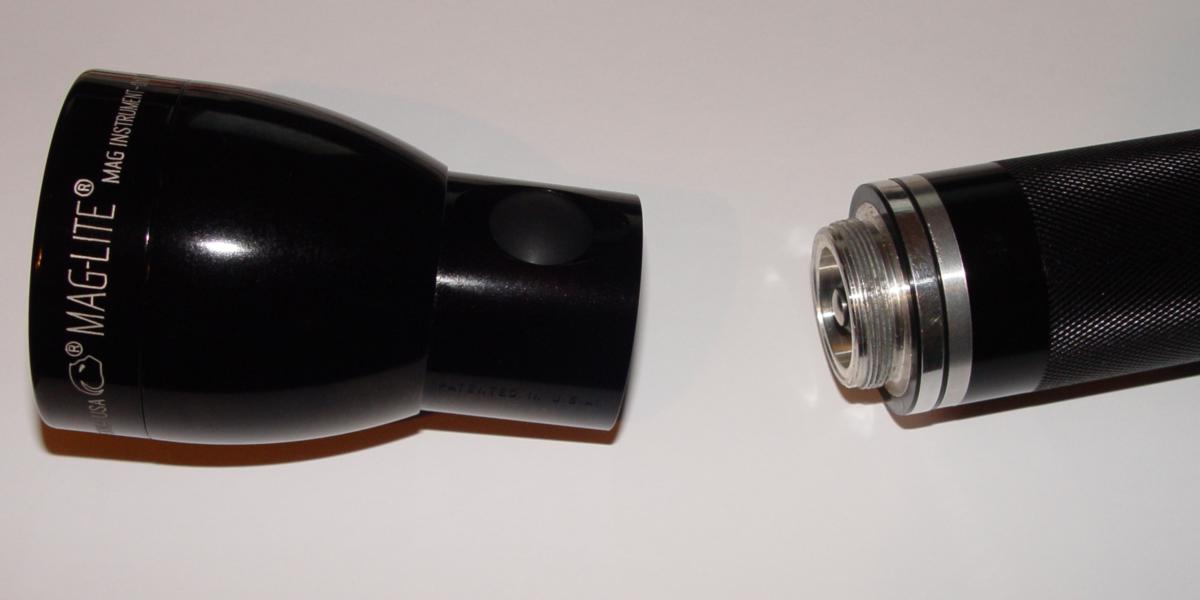

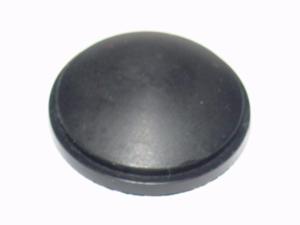

108-557 Schaltergummi

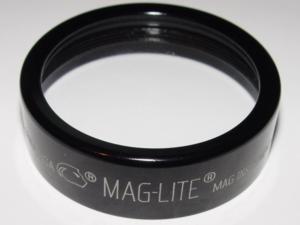

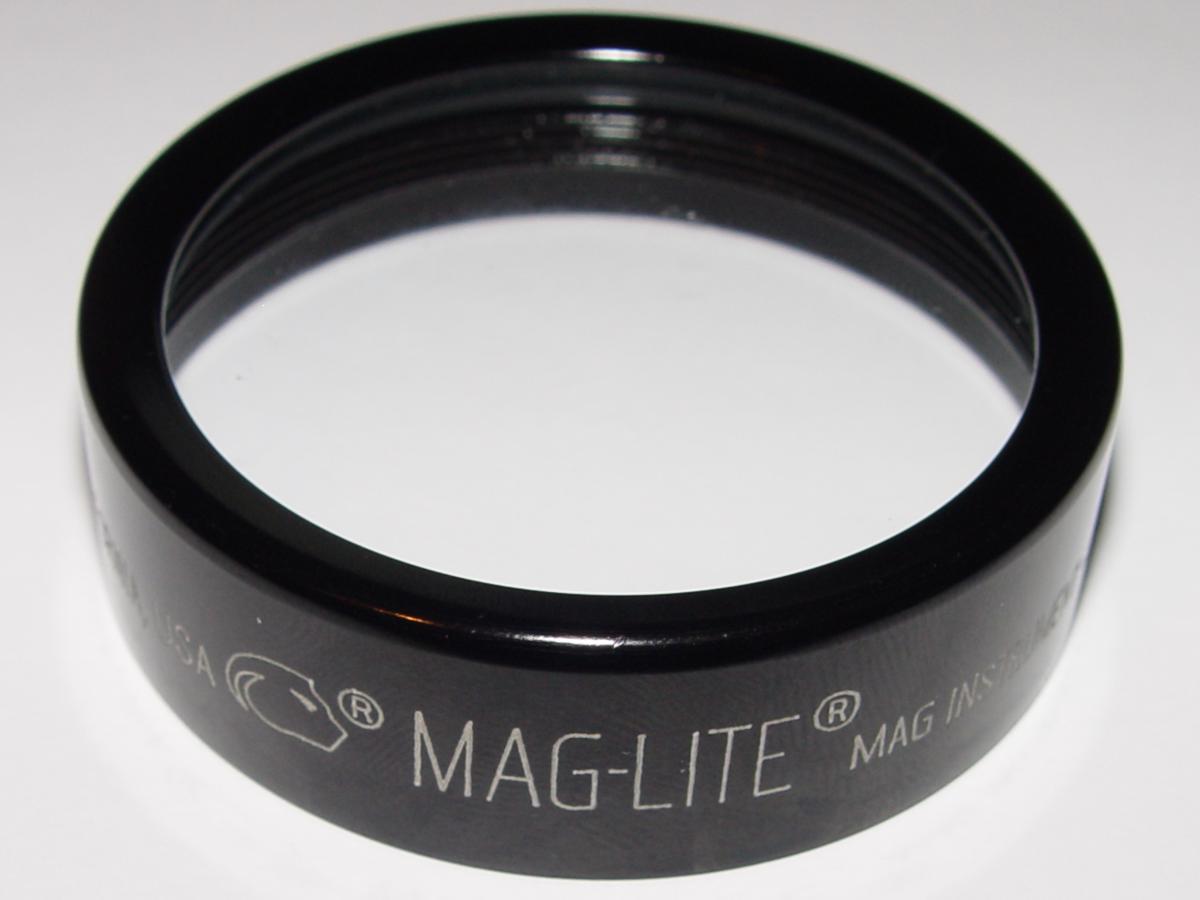

 205-001 Frontkappe



405-051 Dichtung für Linse

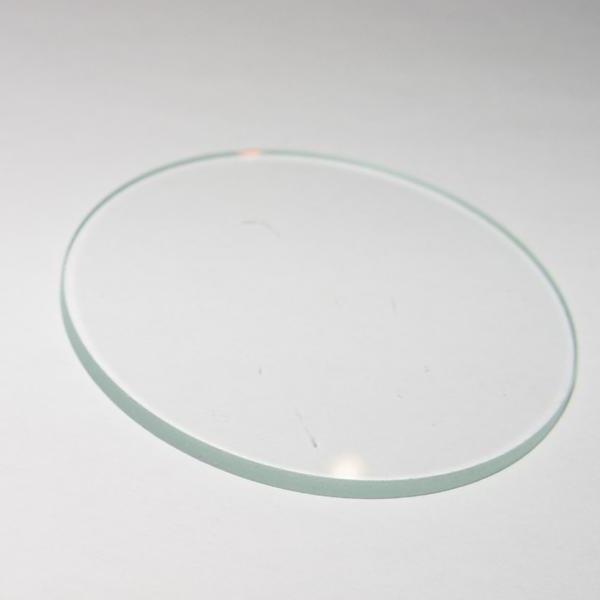

108-060 Linse

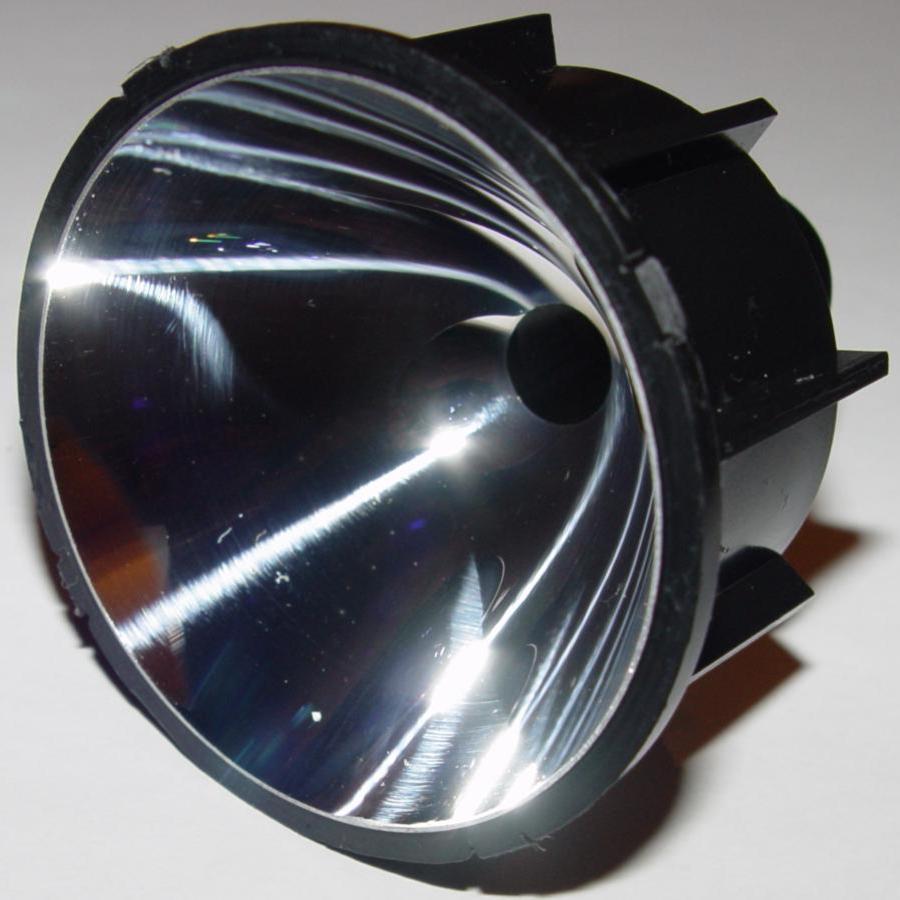

 108-104 Reflektor

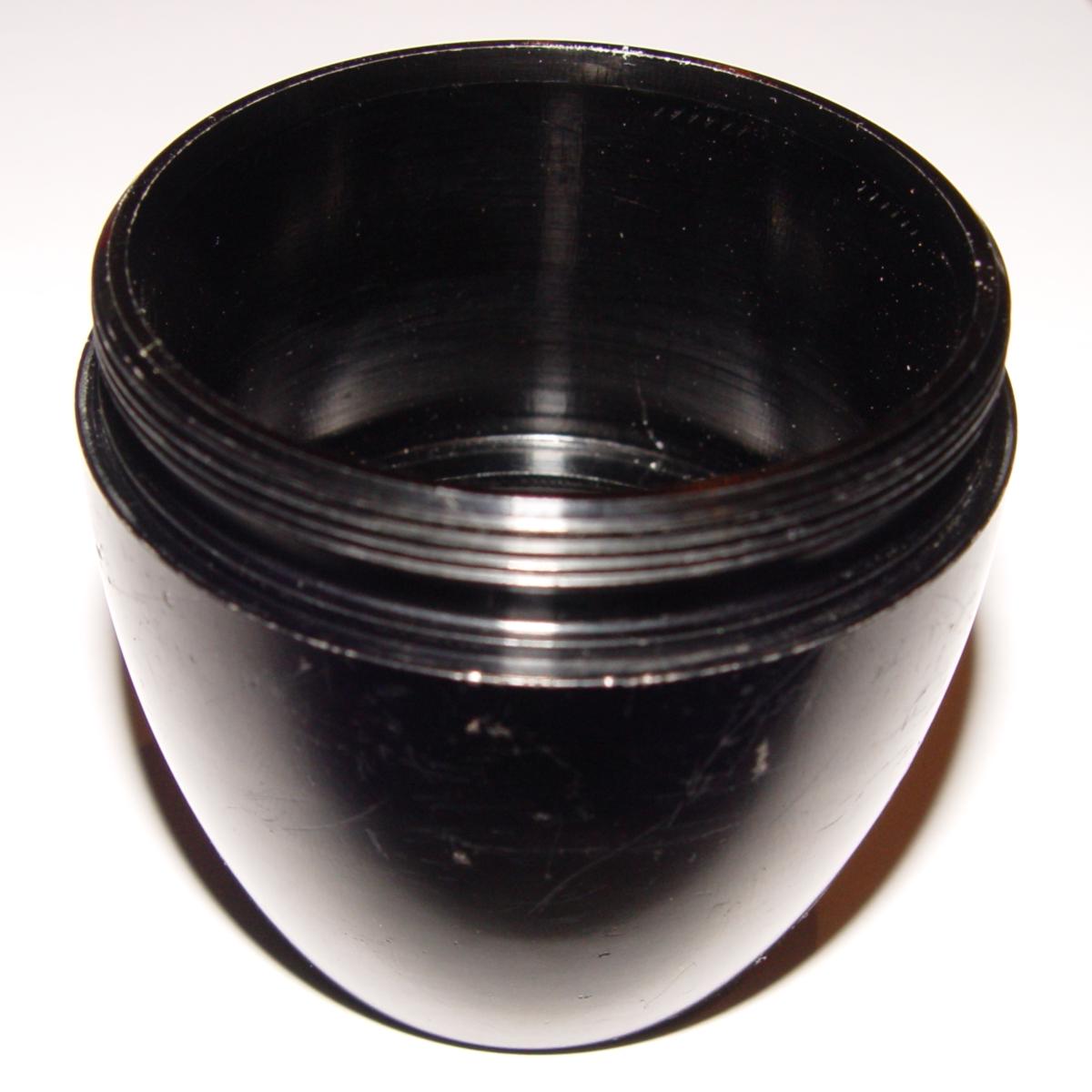

Lampengehäuse



Dichtring für Frontkappe

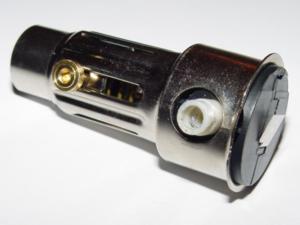

Schaltereinheit mit Gehäuse

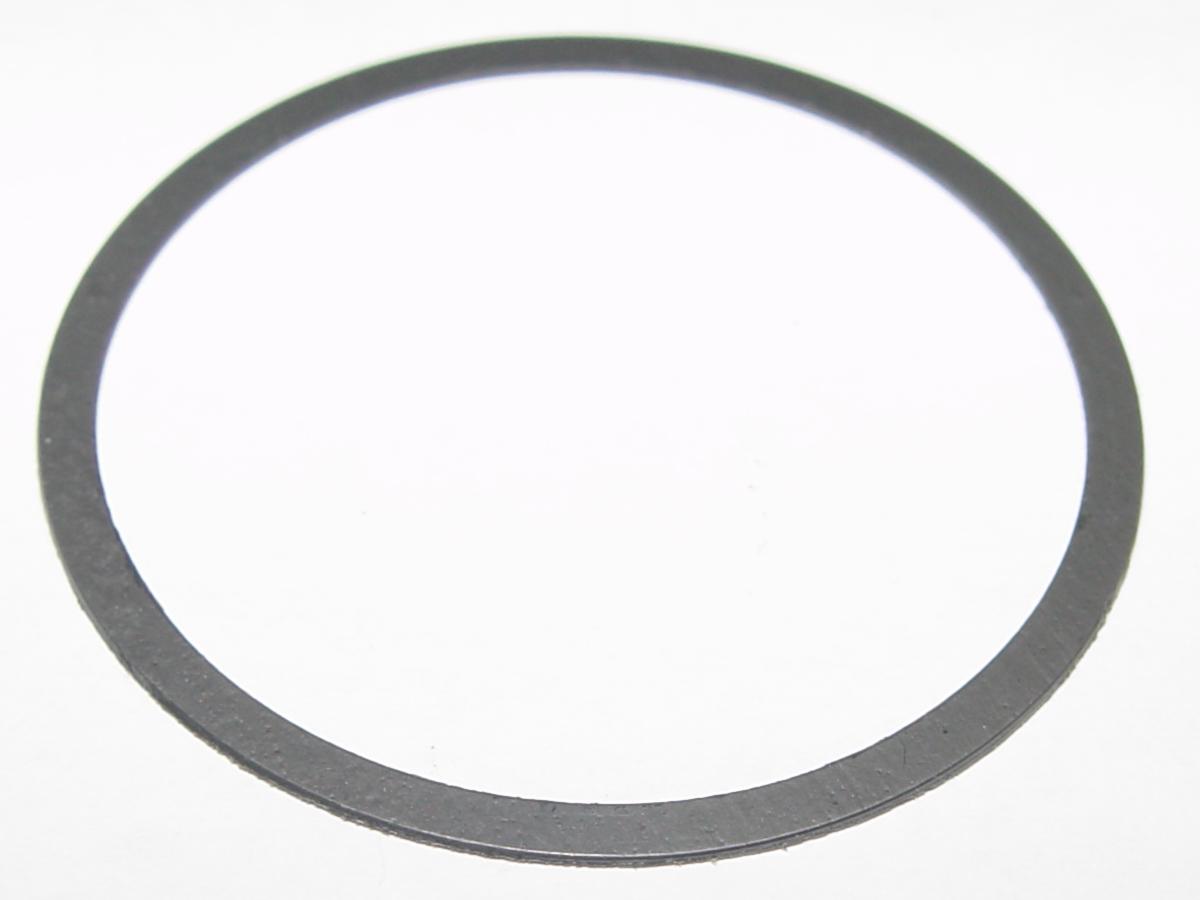

Unterlegscheibe für Lampengehäuse

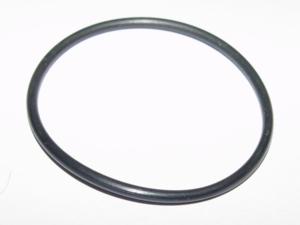

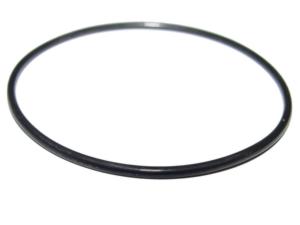

Dichtring für Lampengehäuse

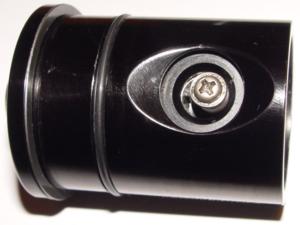

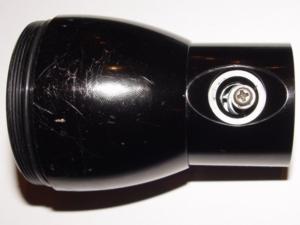

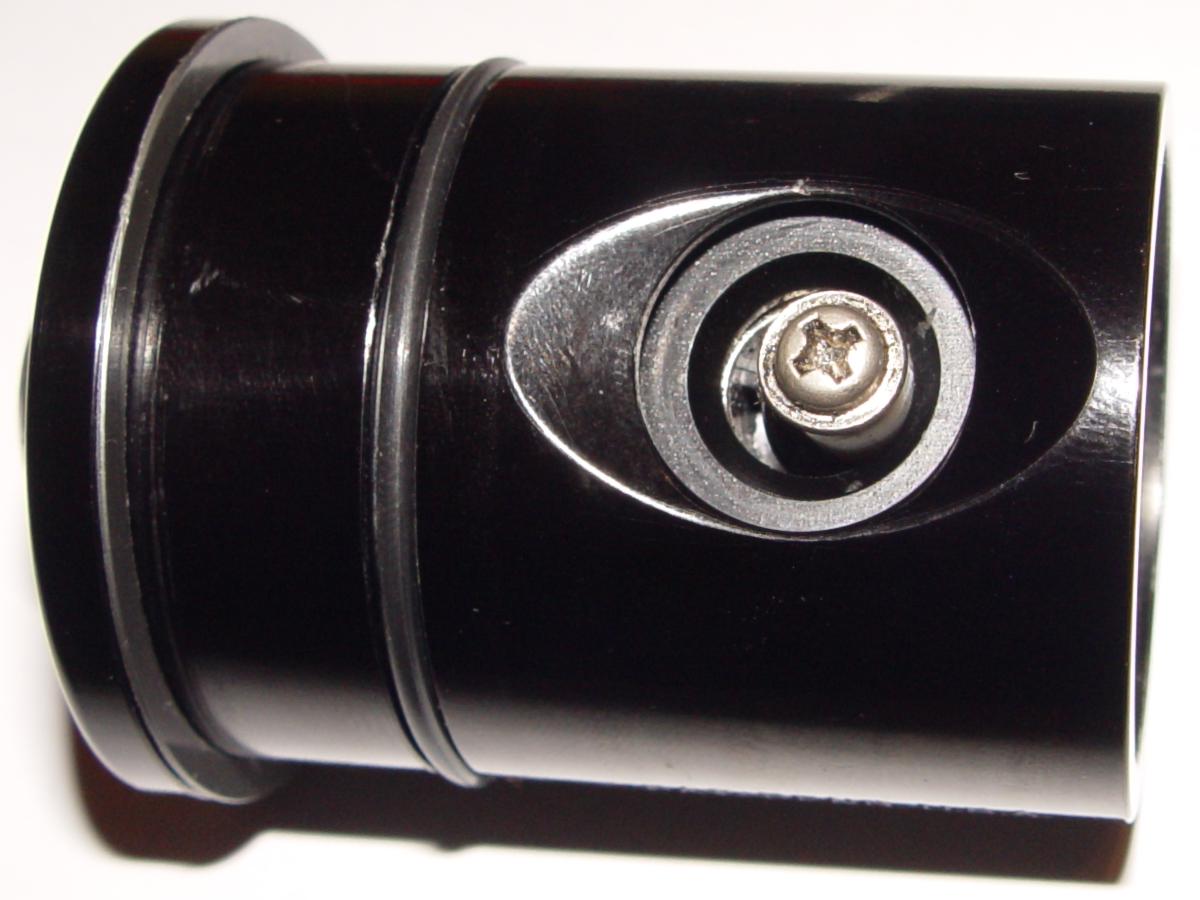

 Eine Schraube die keine ist.

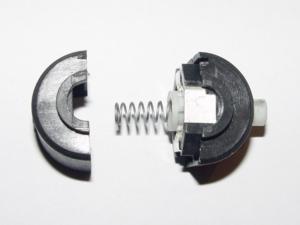

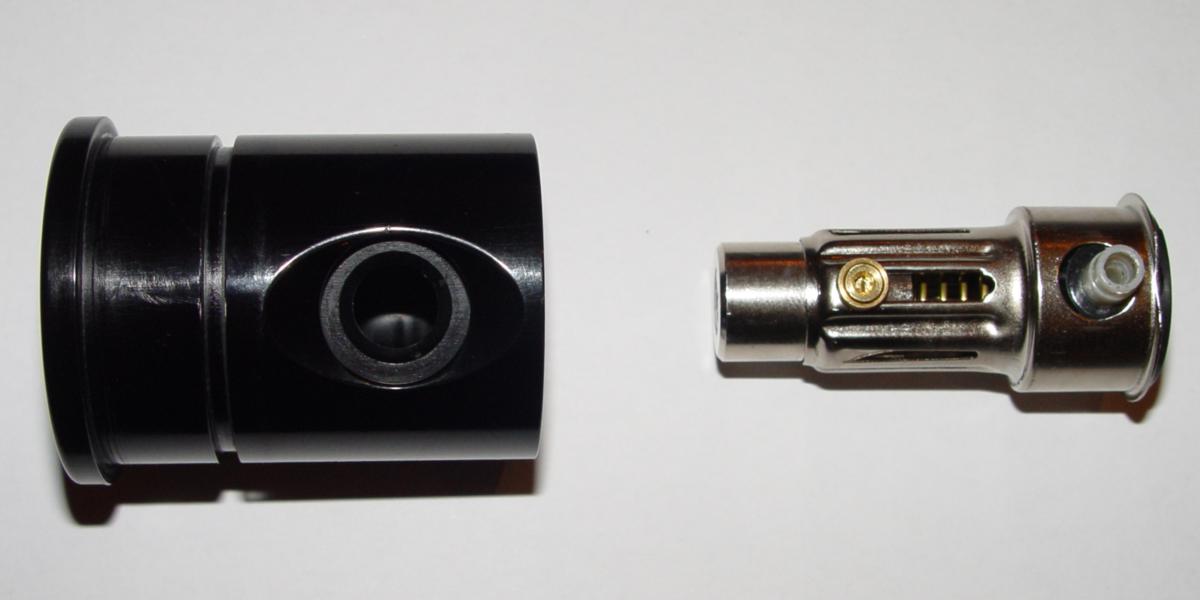

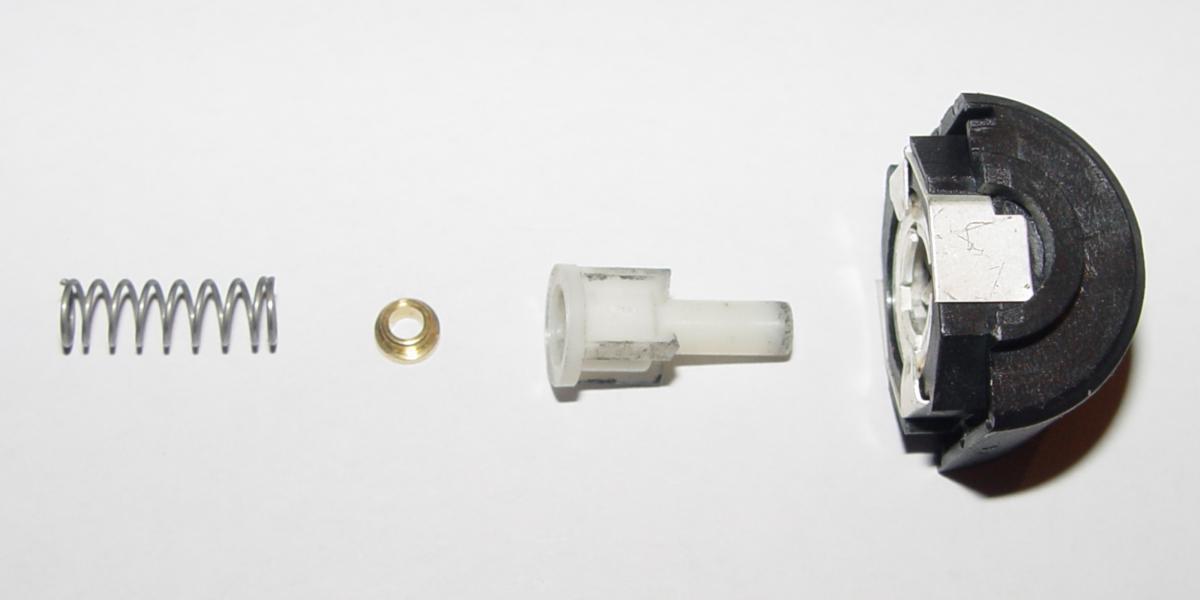

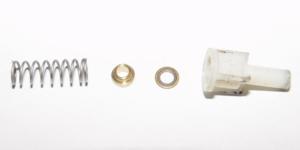

Taste drücken und die Schalteinheit nach hinten heraus schieben.

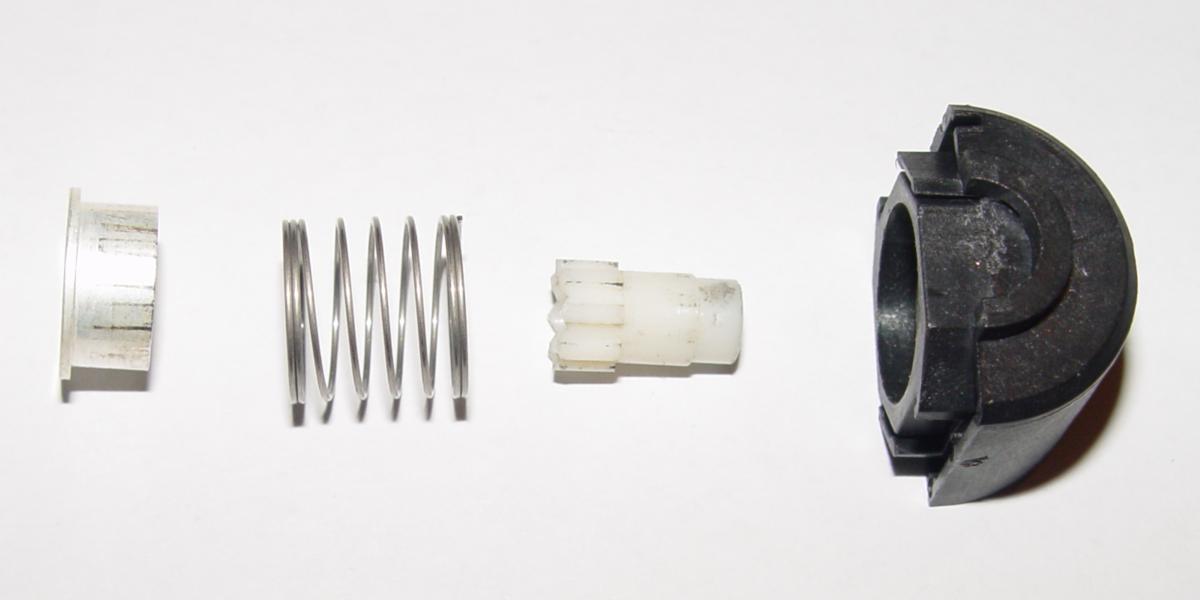

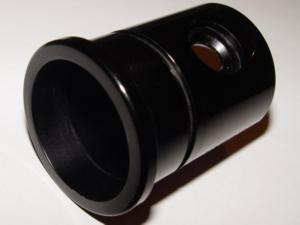

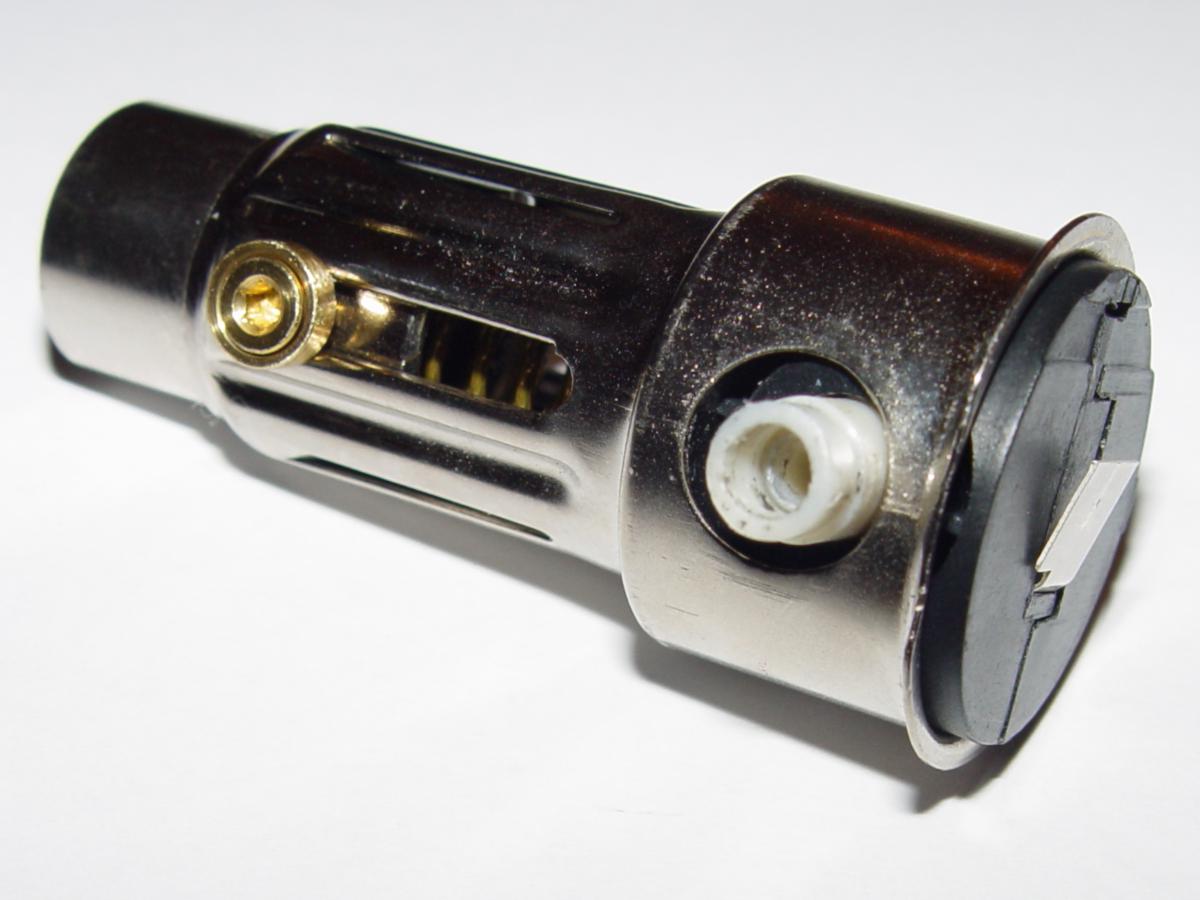

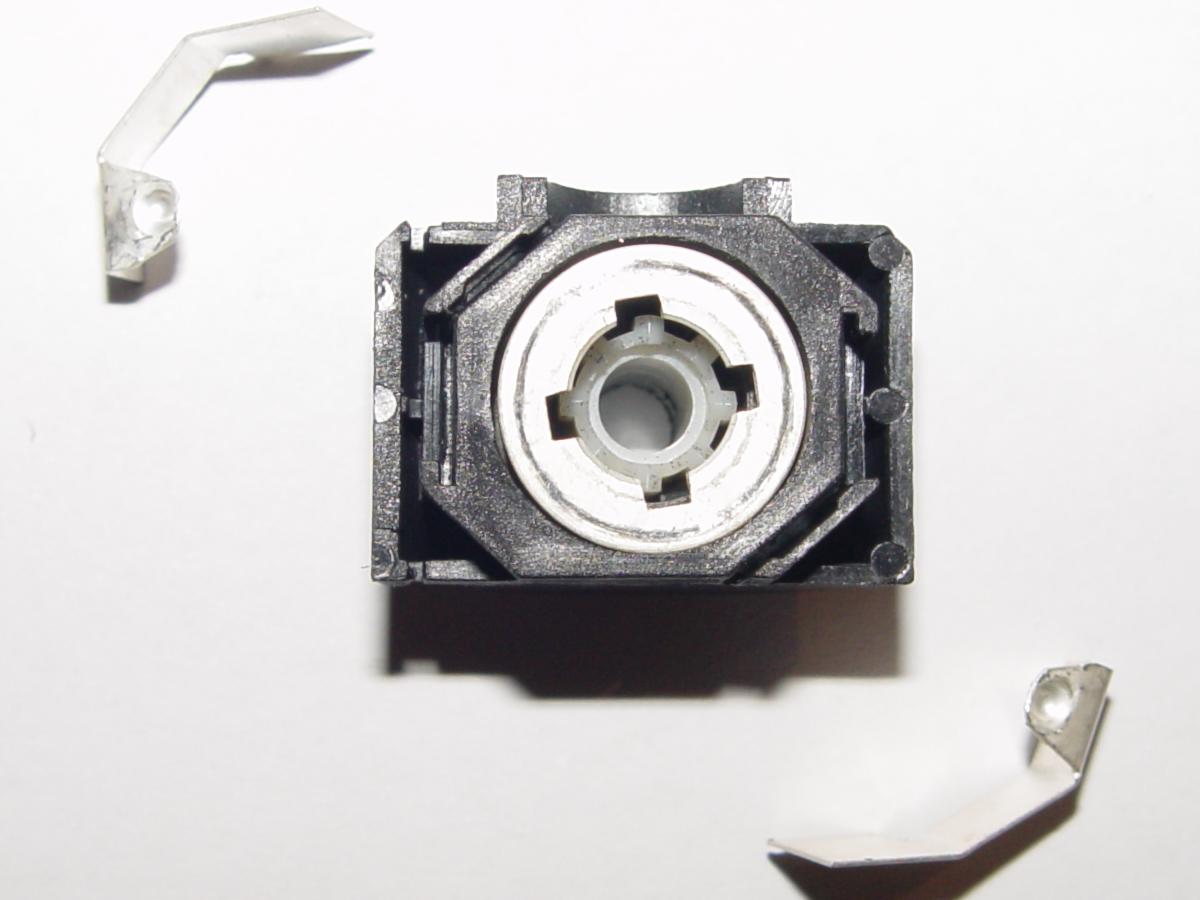

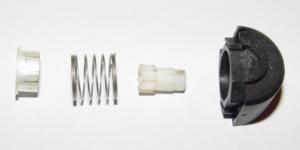

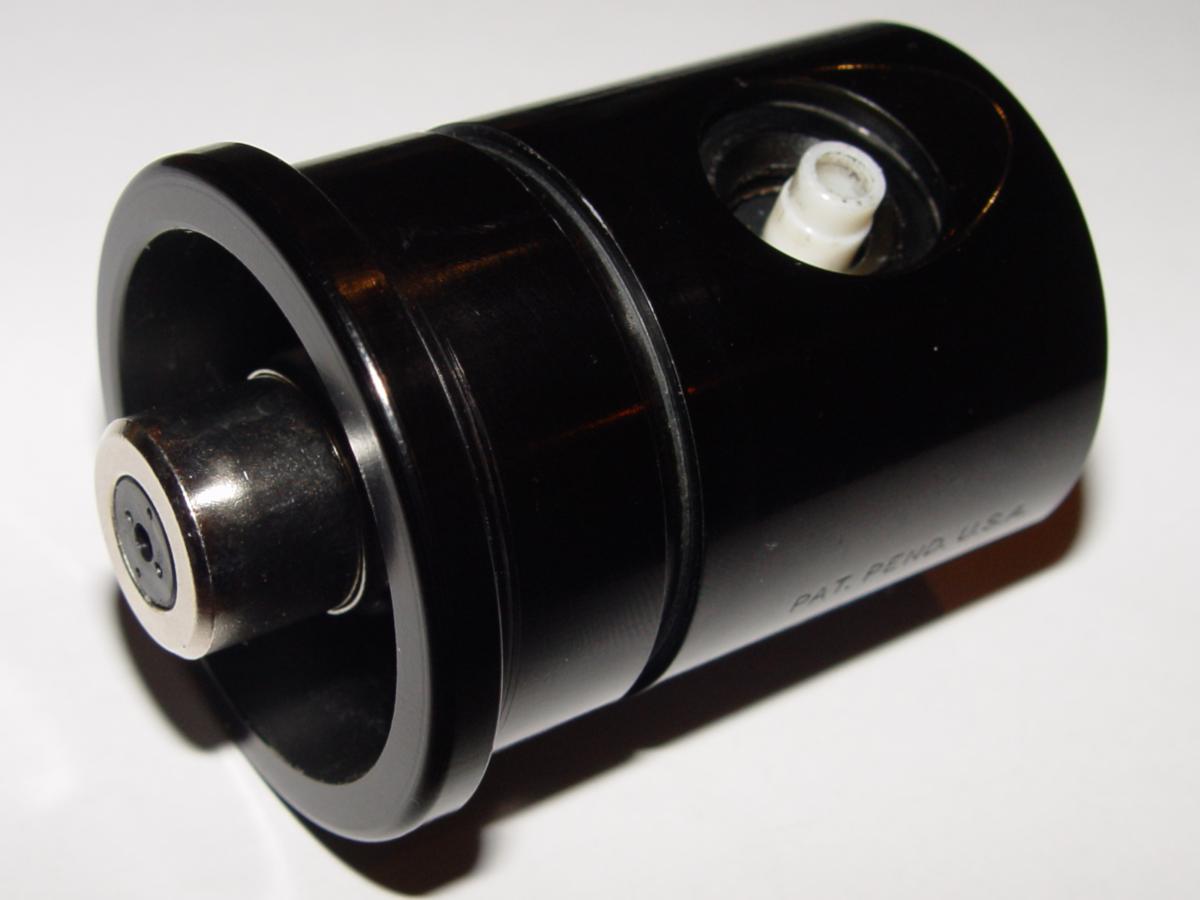

Schaltergehäuse

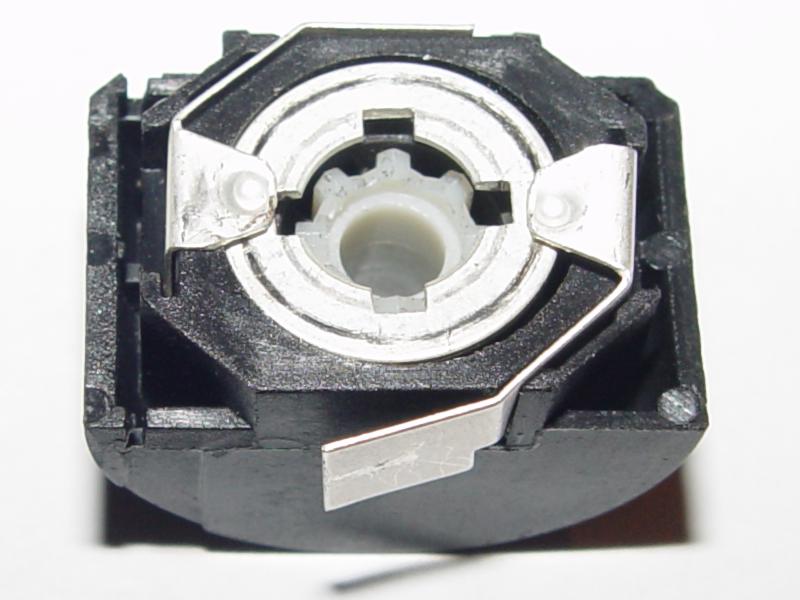

Wieder die Taste drücken und den Schalter nach hinten heraus schieben.

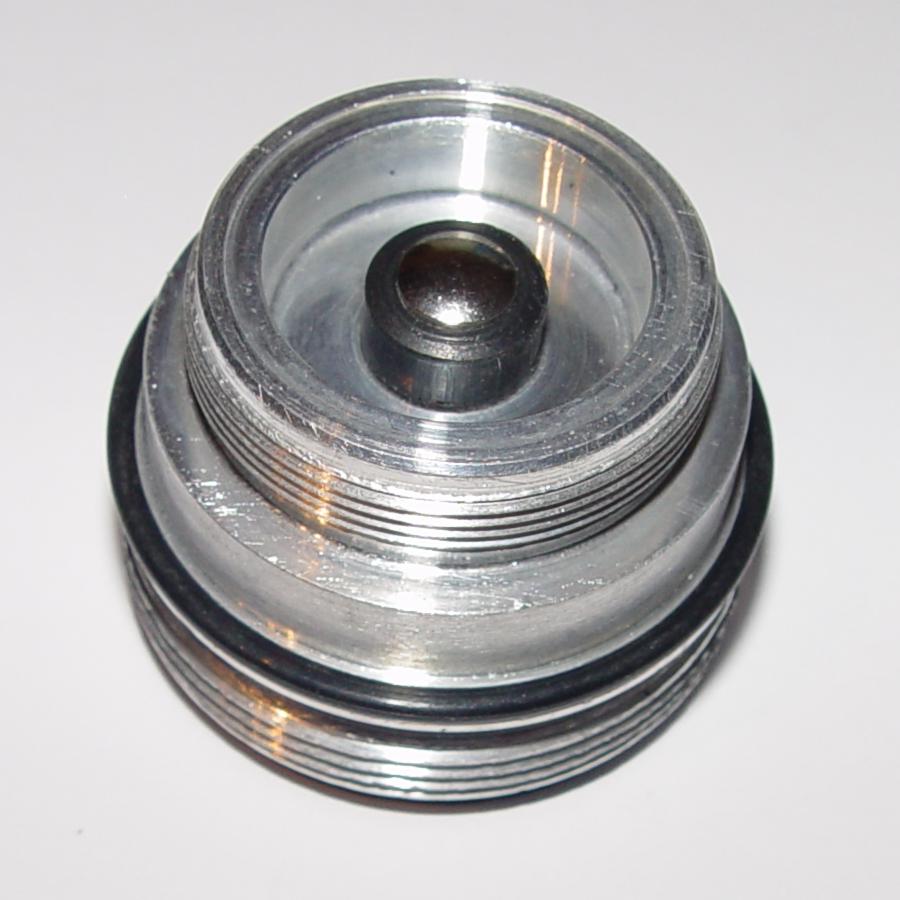

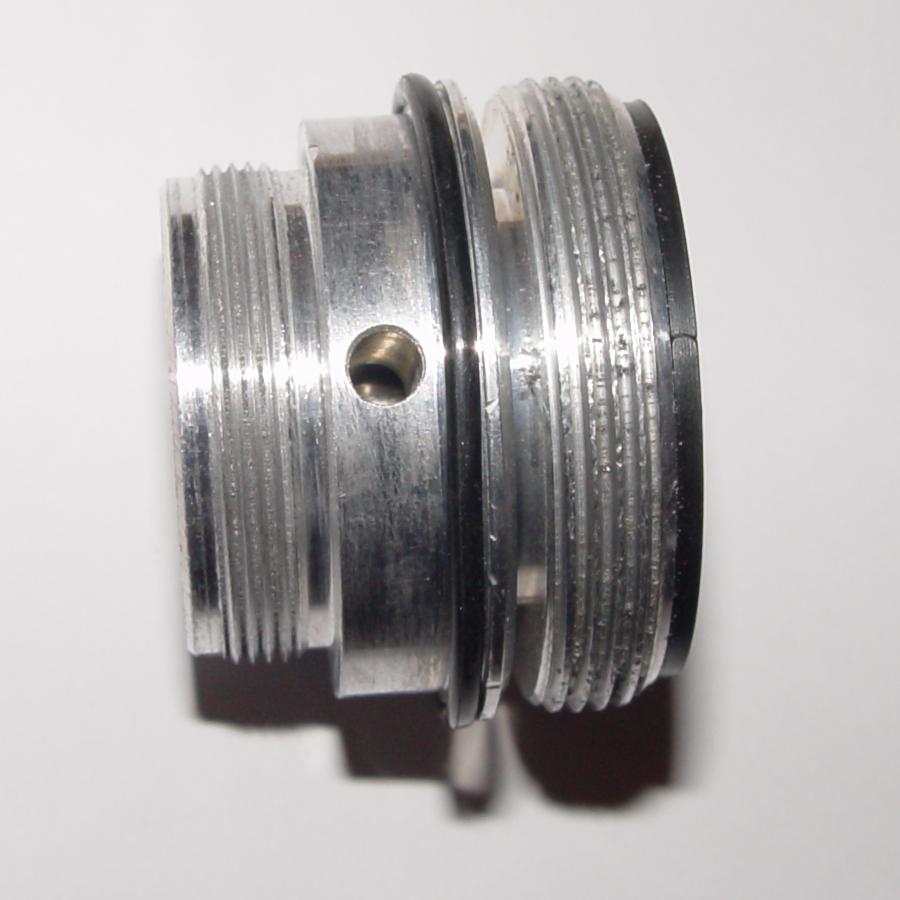

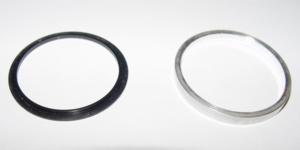

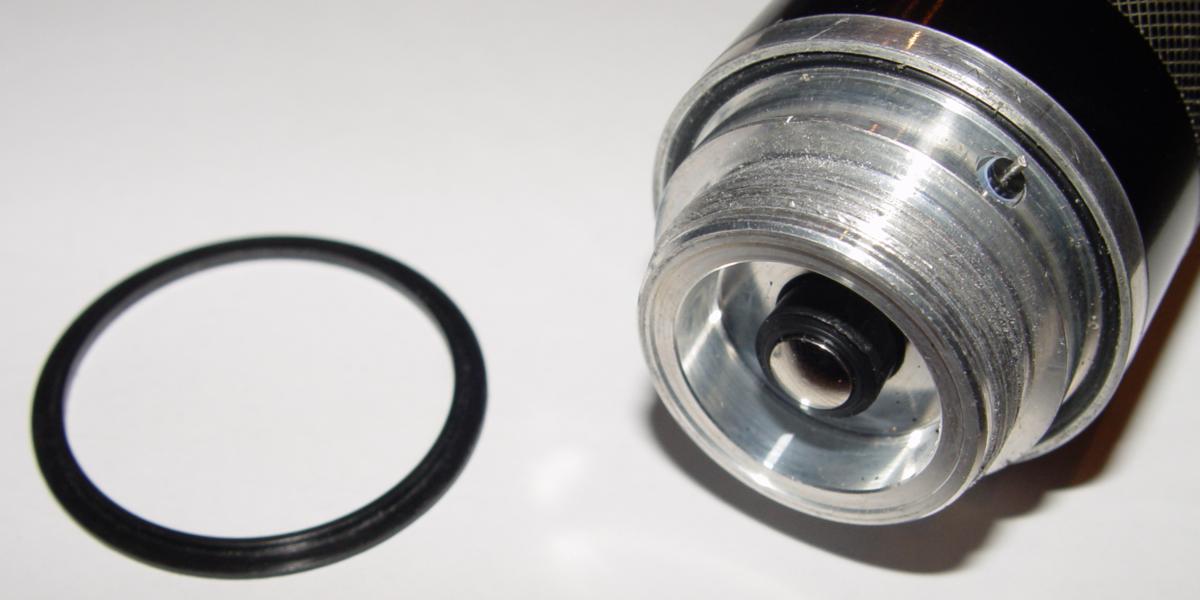

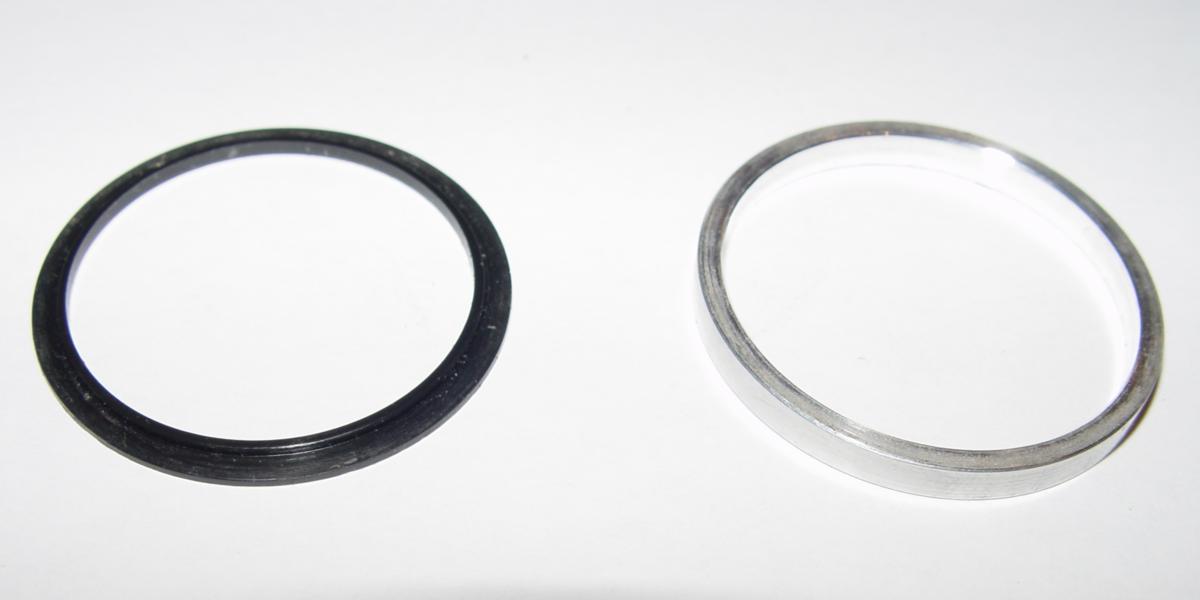

vorderer Isolations- und Ladering



mittlerer Isolationsring

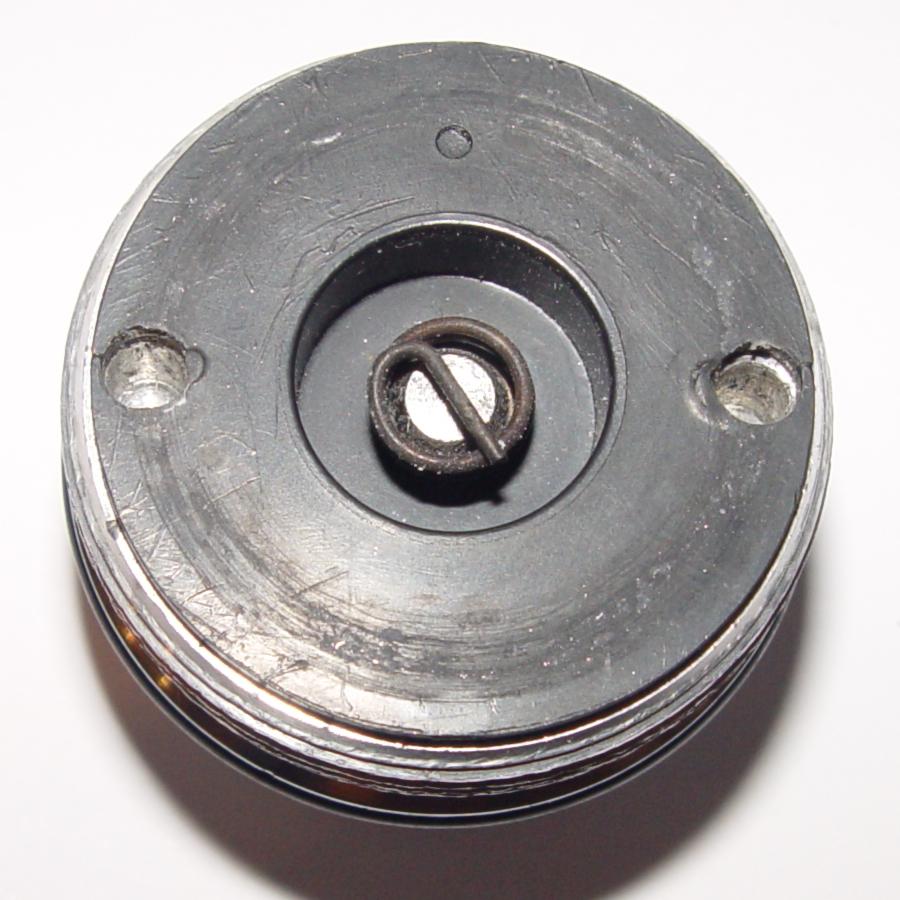

Sperrdiode mit Feder









Pluspol / Verbindungsstück

  Schaltereinheit-Seite   Batterie-Seite









 108-032 Akkufeder

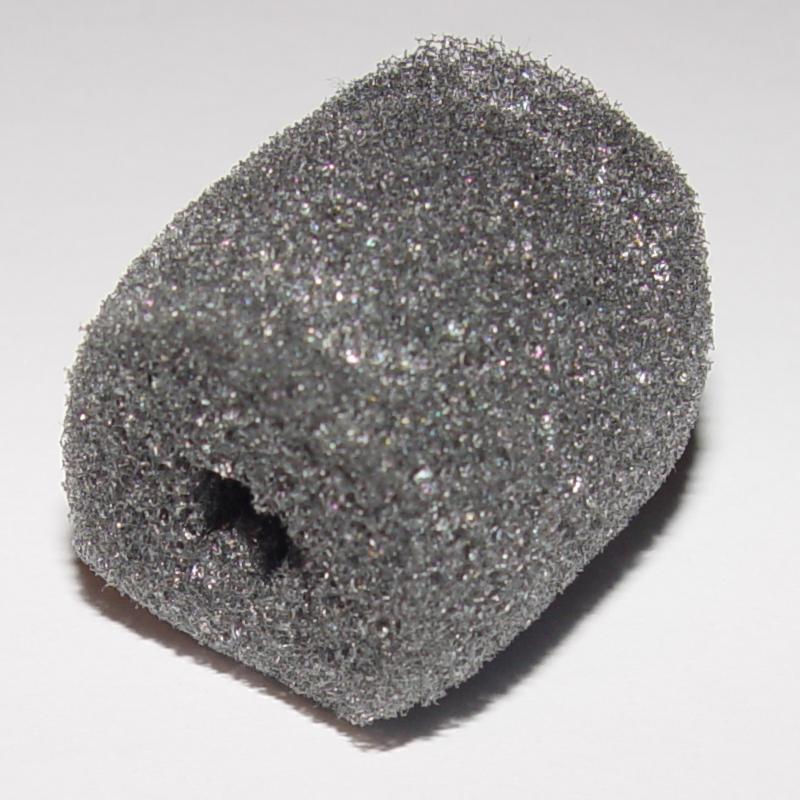

108-601 Schutz für Ersatzbirne



201-191 Verschlusskappe

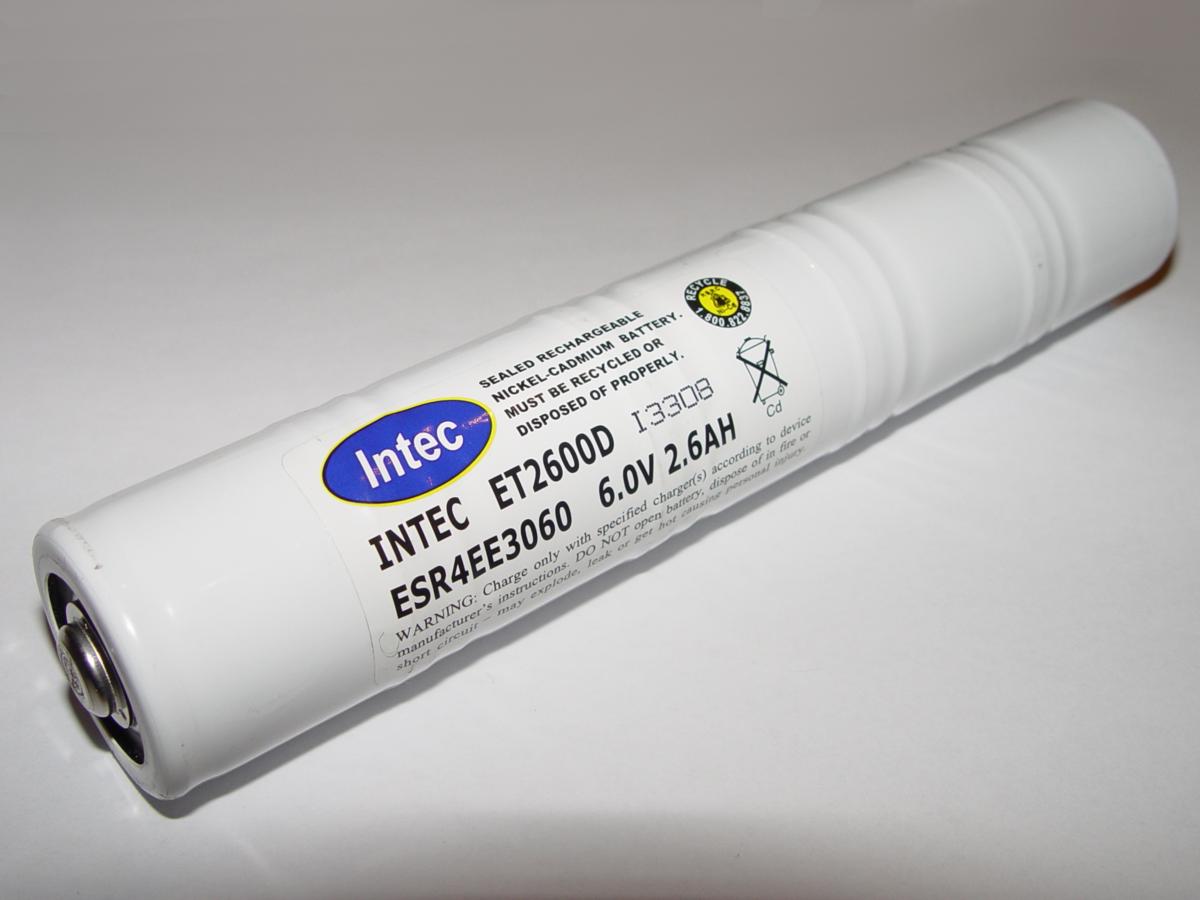

Intec ET2600D (NiCd)
ESR4EE3060 6.0V 2.6AH

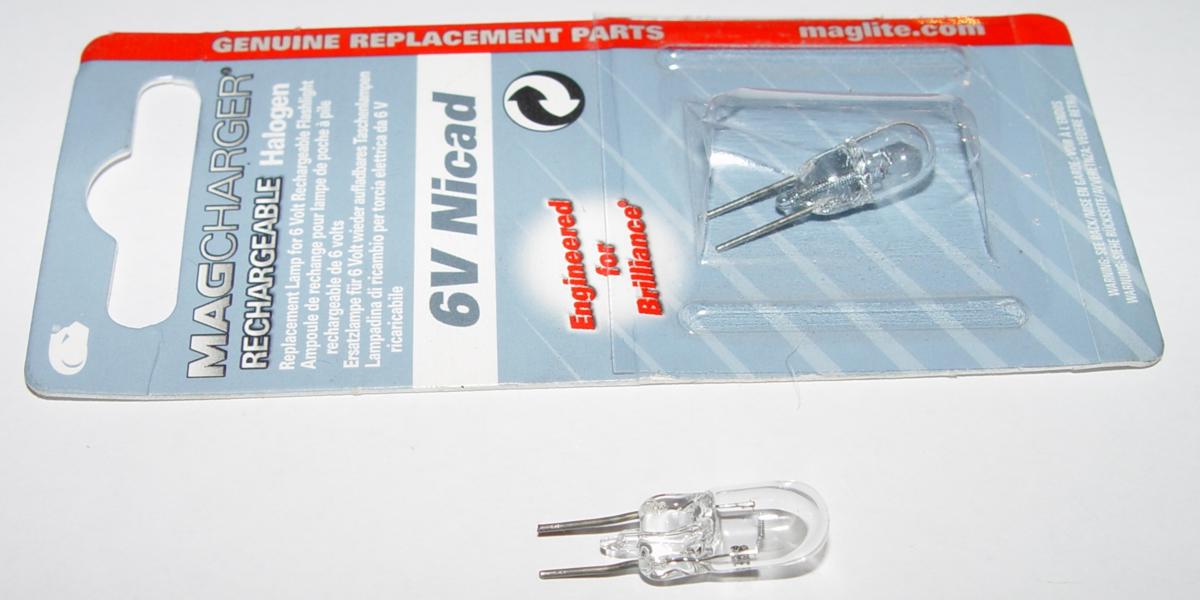

LR00001 Ersatzleuchtmittel

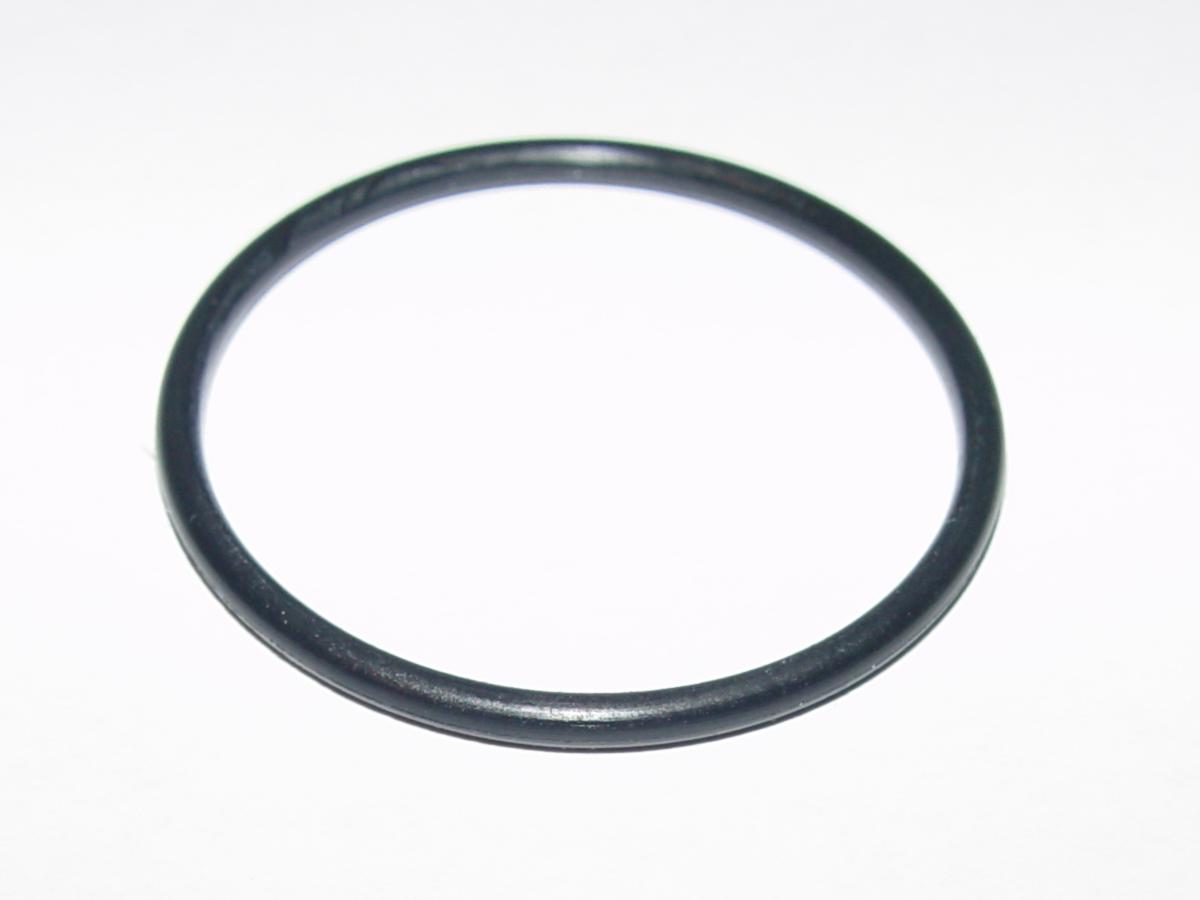

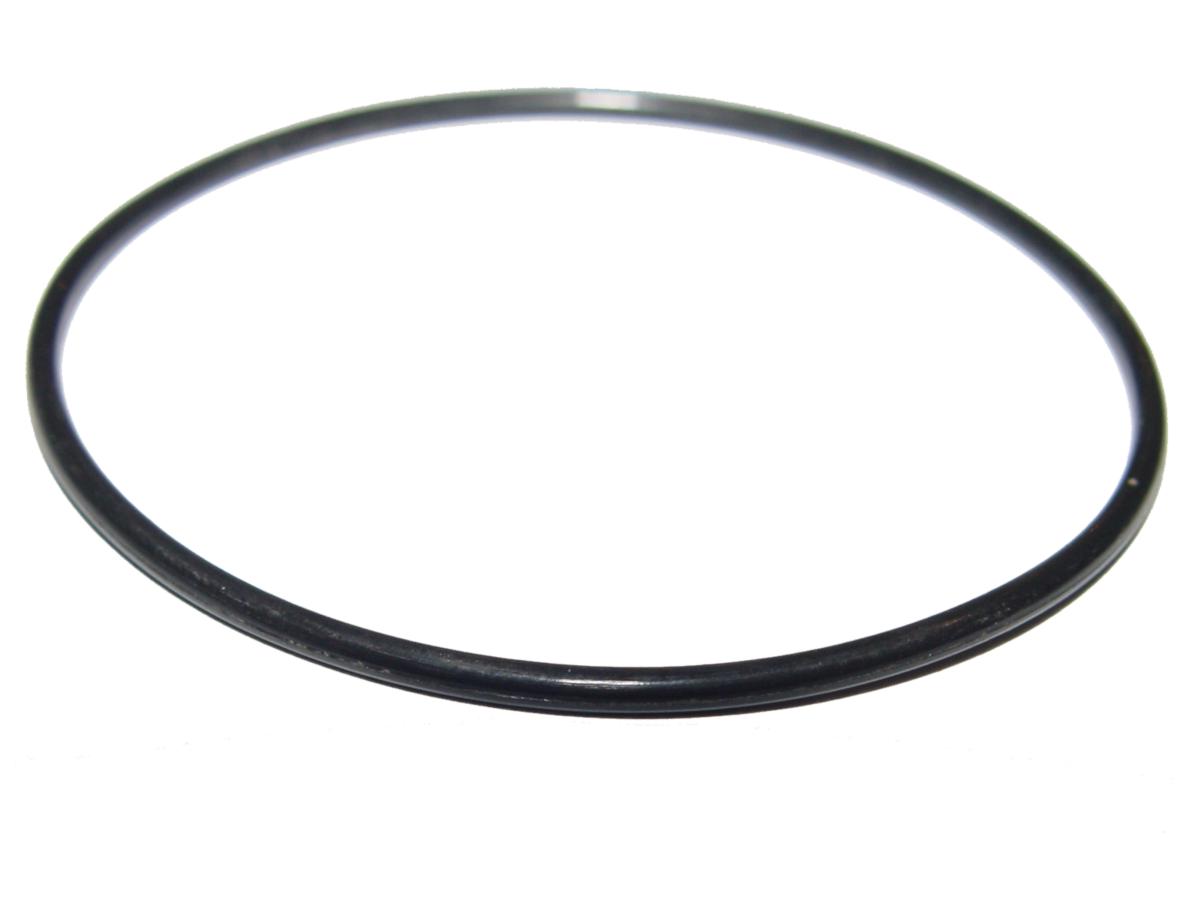

108-207 Dichtring Verschlusskappe

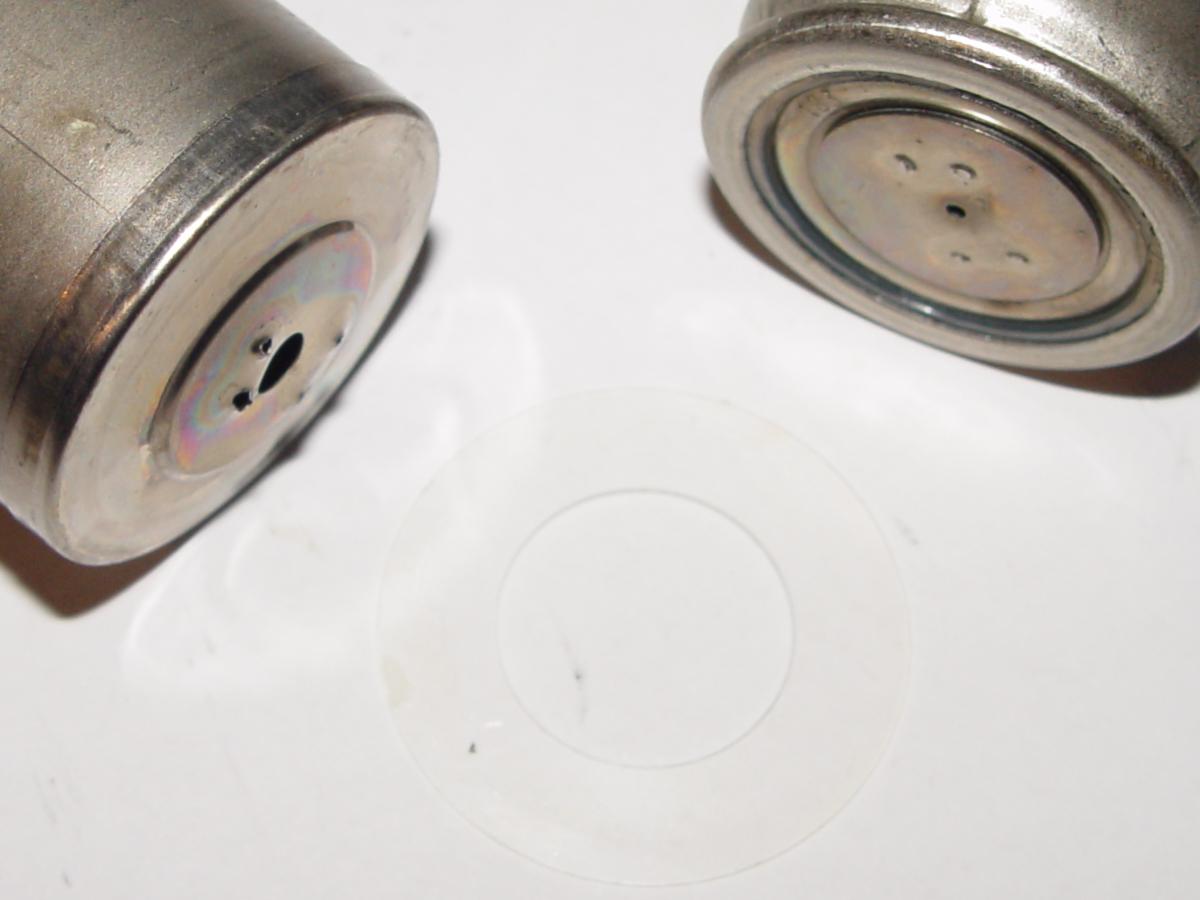

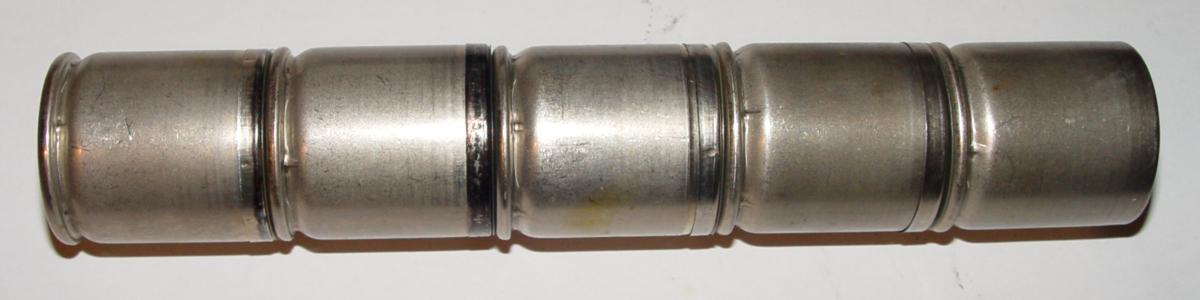

 Der Akkupack besteht aus 5 verschweißten 1/2D-Zellen.

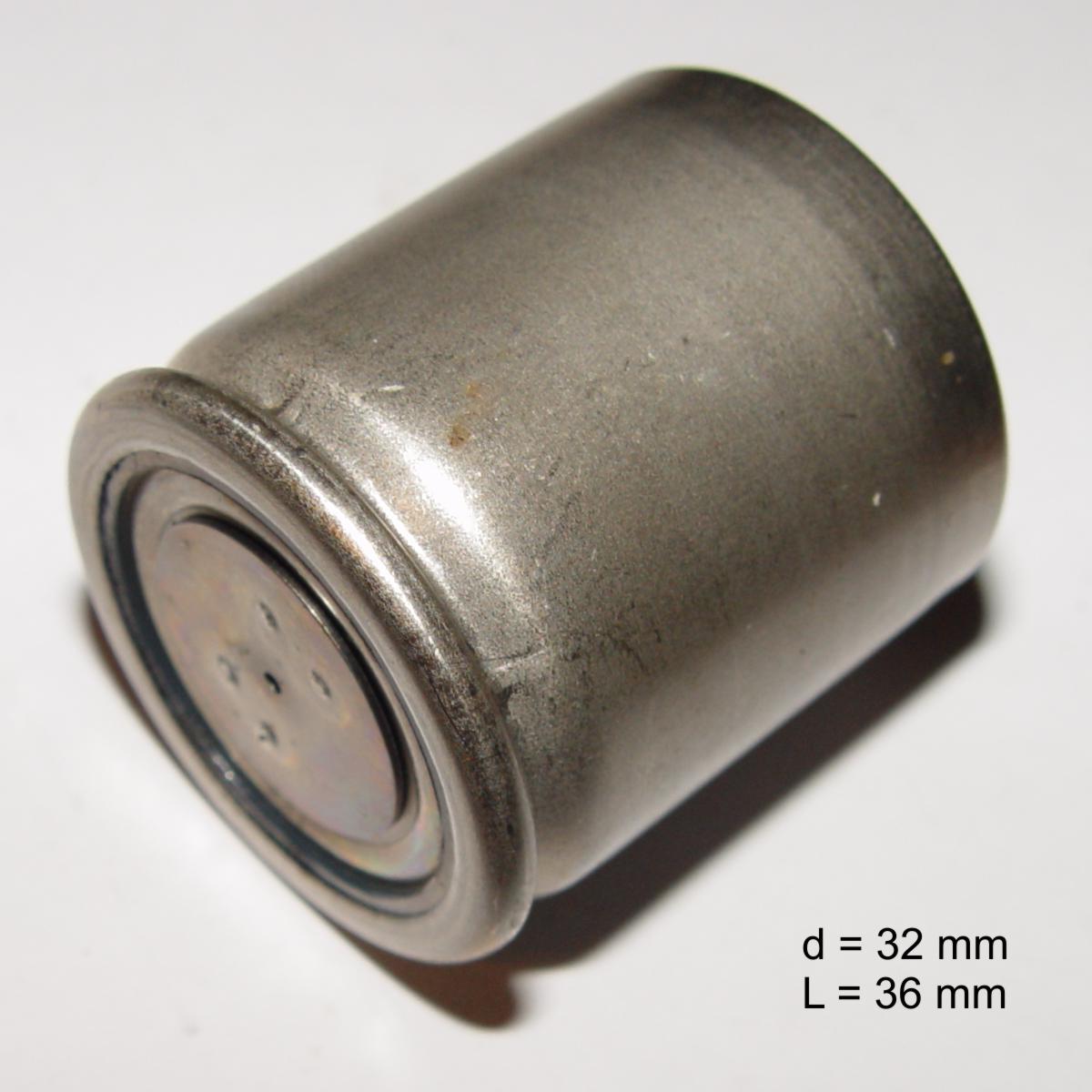

Einzelzelle d=32mm / L=36mm

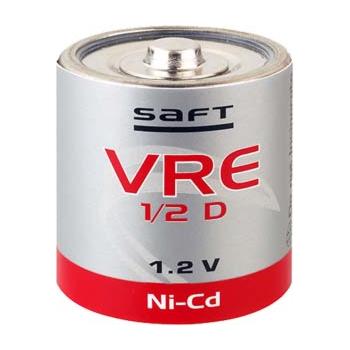

Saft VRE 1/2D

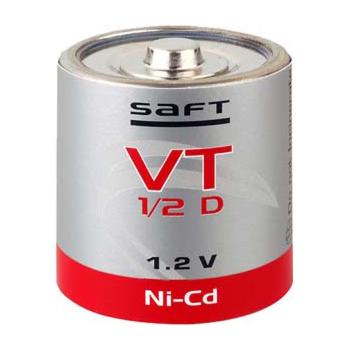

Saft VT 1/2D

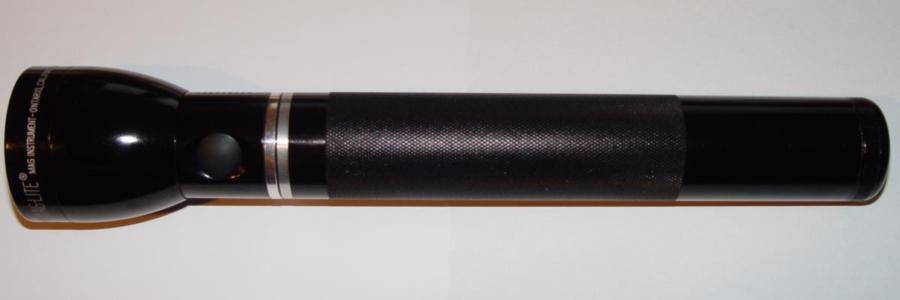

Maglite Charger Aluminium pur

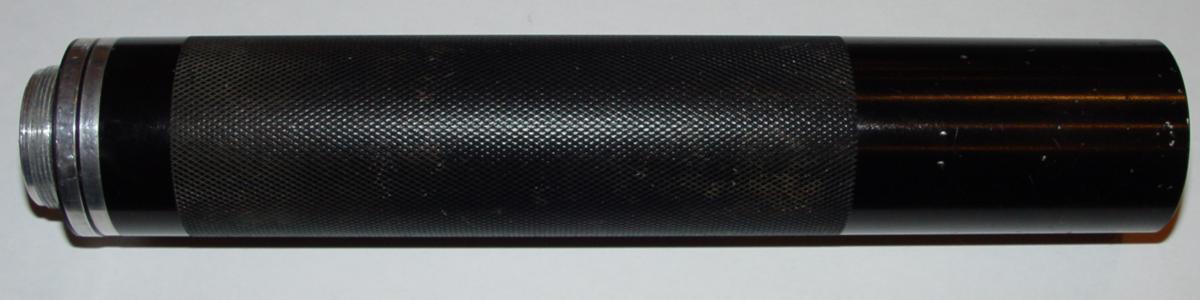

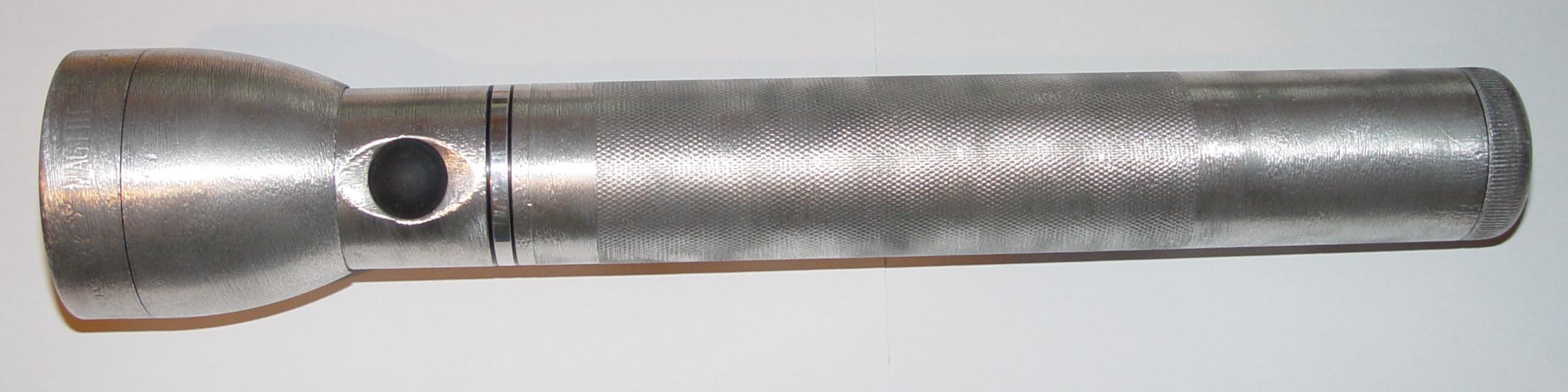

Maglite Charger mechanisch entlackt mit einer Scheibebürste.
