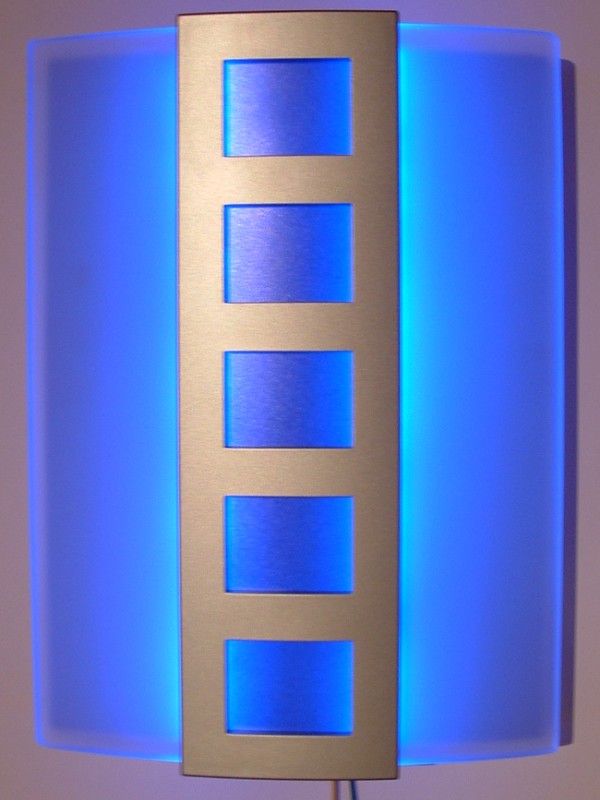

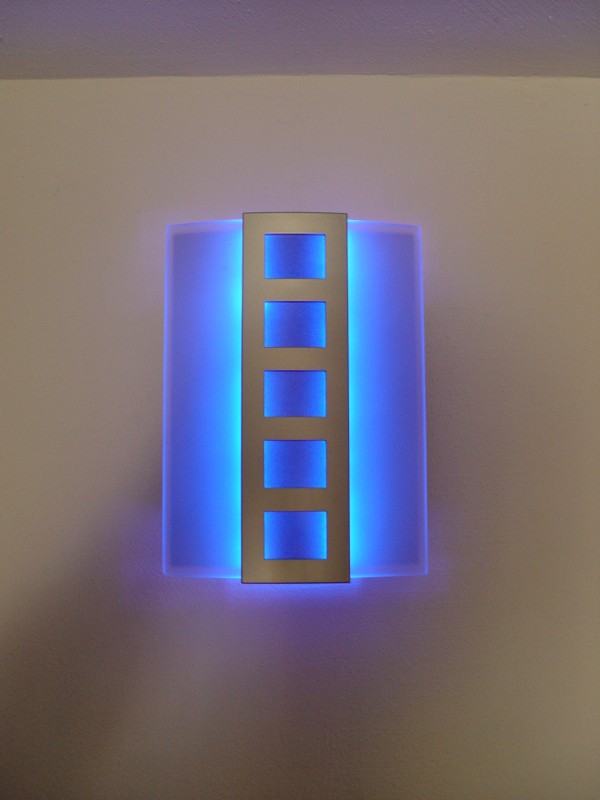

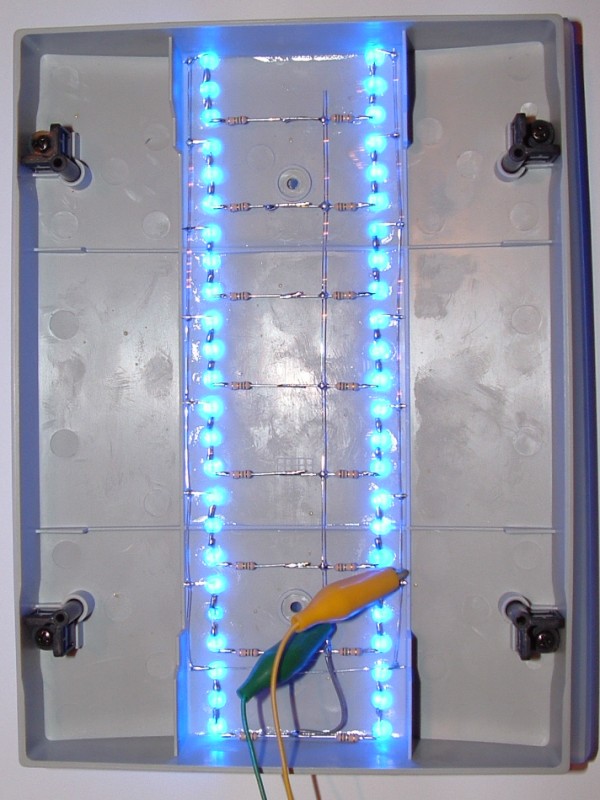

Gong, Typ: Friedland Silica (D526S)

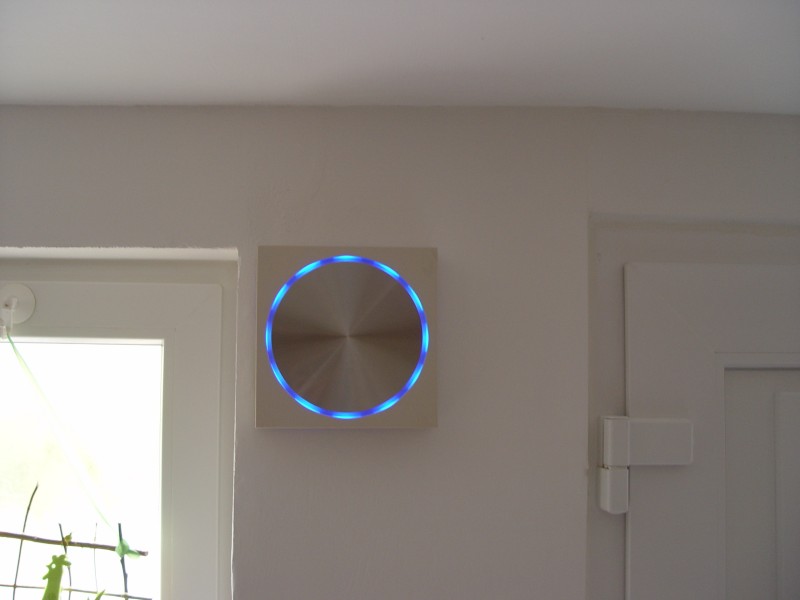

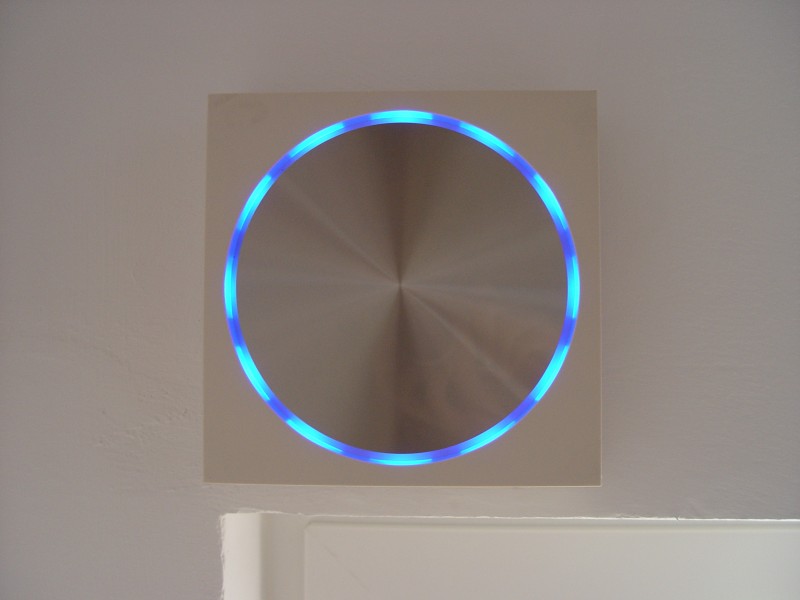

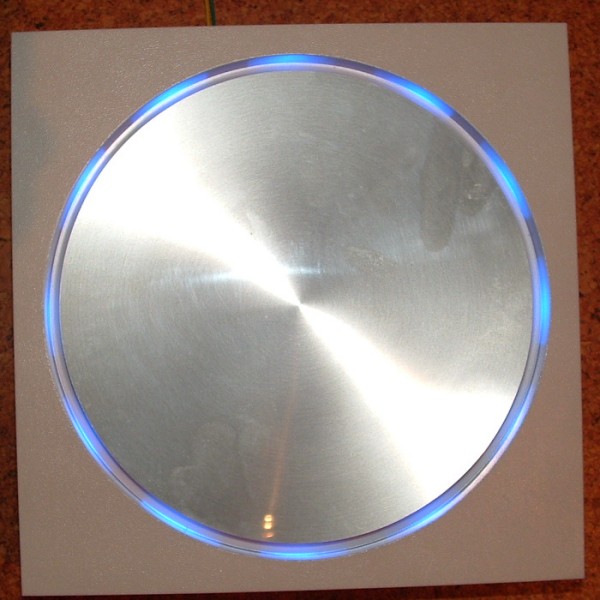

Klingel, Typ: Friedland Warbler (D454)







Edelstahl Klingelplatte

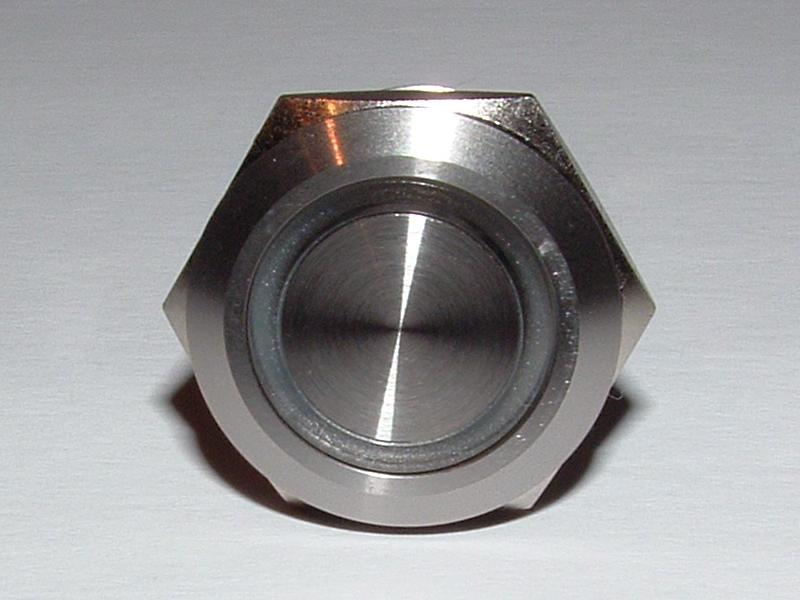

Bulgin Edelstahltaster

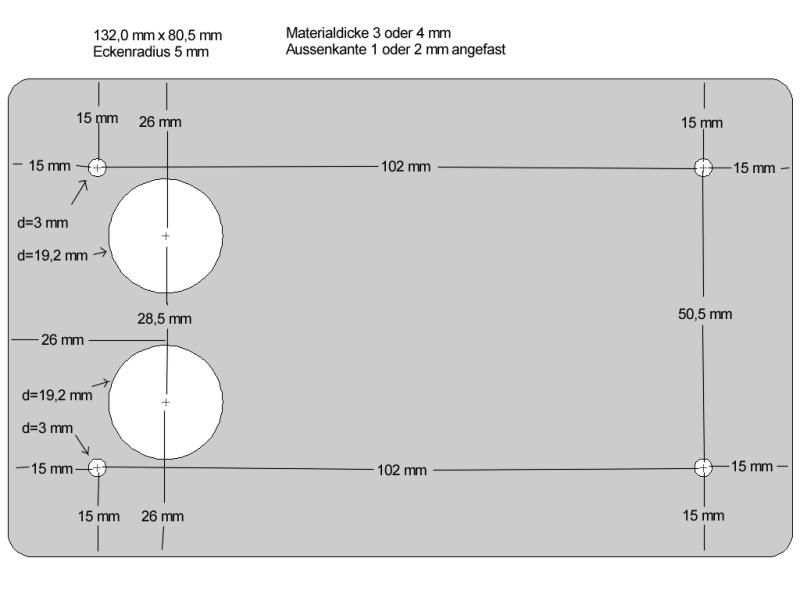

 Edelstahlfrontplatte Skizze für Frontplatte

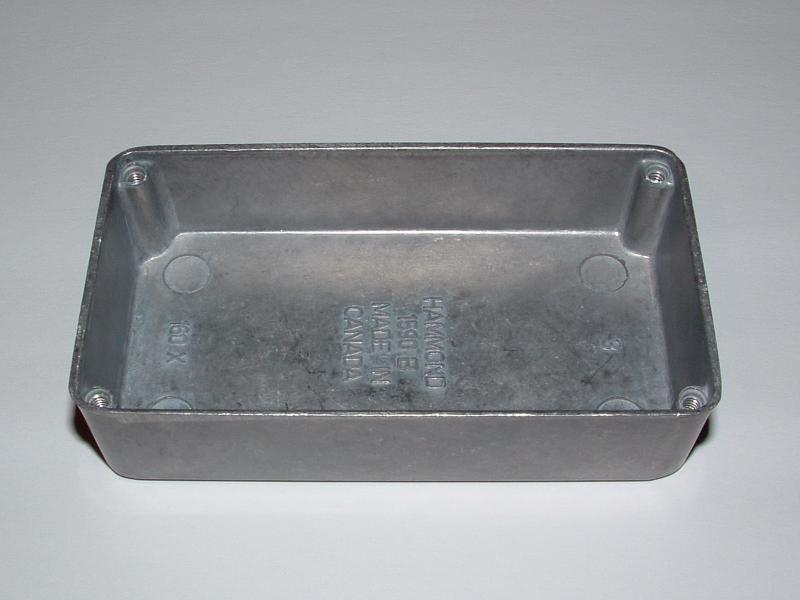

Aluguss-Gehäuse

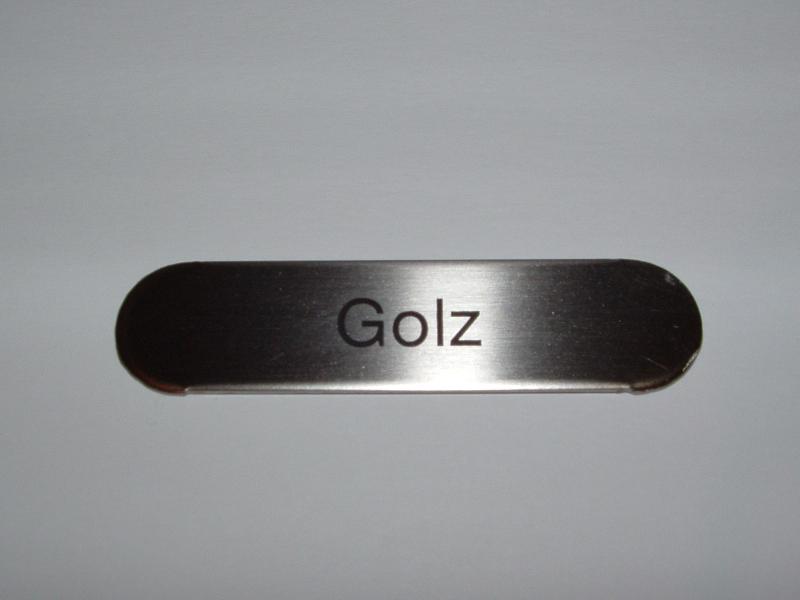

 Namensschild, gelasert Edelstahl-Senkschrauben

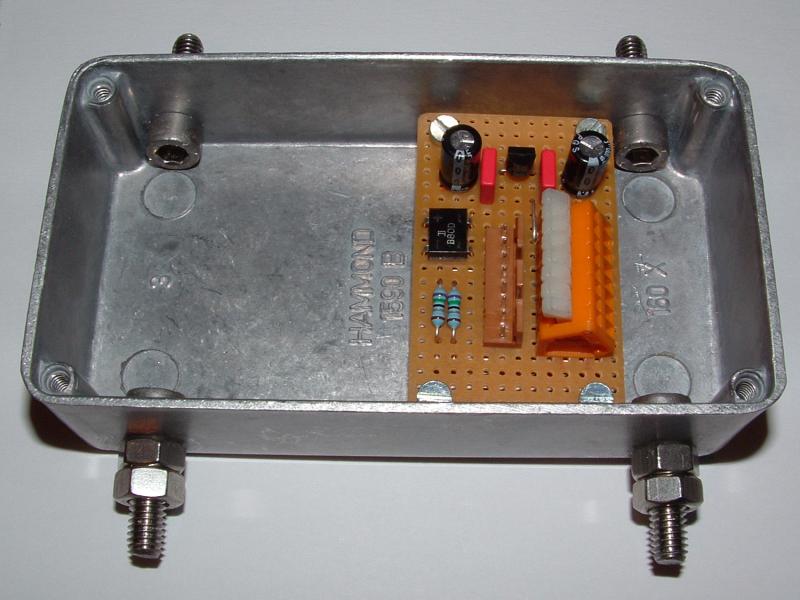

Spannungswandler Gehäuse mit Platine

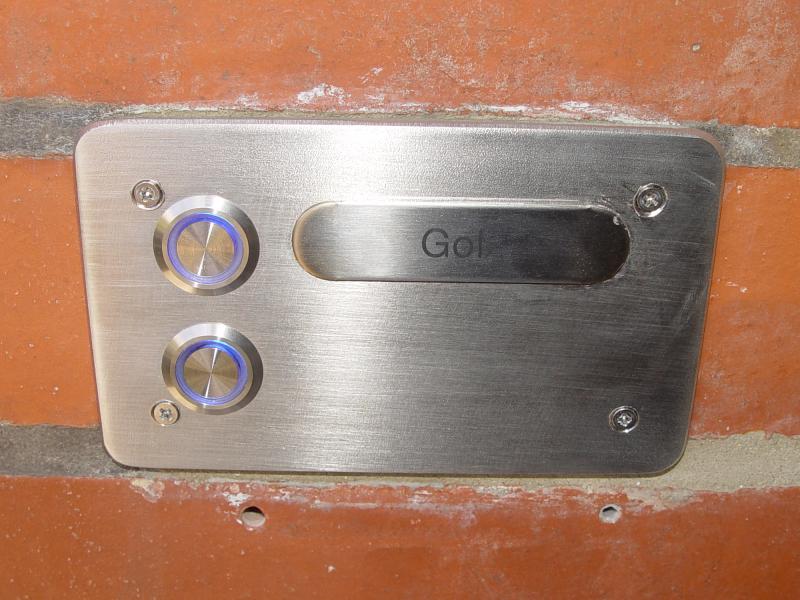

fertig montiert bei Nacht




Einkaufsliste (Conrad / Reichelt)

Menge

Bestell-Nr.

 Bezeichnung Euro
1x µA 78L05 78L05 Festspannungsregler 0,12 IC1
1x B80C800DIP B80C800 Brückengleichrichter 0,89 D1
2x Metall 75 Ohm 75 Ohm Widerstand 0,16 R1, R2
2x MKS-2 100n 100 nF Polyester-Kondensator 0,14 C1, C2
2x rad 100/25 100uF Elektrolyt-Kondensator 0,10 C3, C4
1x

540846

 Aluminium-Spritzguss-Gehäuse 7,95
1x PS 25/8G BR Platinen-Steckverbinder 0,90
1x H25PR050 Lochrasterplatine 0,61
1x WAGO 223-508 Klemmleiste, 8-polig 1,90
1x SZK M3x6 Schlitzschrauben M3x6 (100 Stk.) 1,20
4x DI 8MM Gewindebolzen M3x8 0,32

2x   Bulgin Edelstahltaster 33,00 D2, D3
4x V2A-Schrauben Edelstahl-Senkschrauben M3x16 1,00
4x V2A-Schrauben Inbus-Edelstahlschraube M6x20
8x V2A-Schrauben Edelstahlmutter M6
